DMXチャネルの関数と値（ 17 DMXチャネル）：
17 チャネルモード： |
チャネル | 関数 | 説明 | 価値 |
Ch 1 | パンアジュート | パンアジュート | 0 ---- 255 |
Ch 2 | パンファイン調整 | パンファイン調整 | 0 ---- 255 |
Ch 3 | チルトアジューメント | チルトアジューメント | 0 ---- 255 |
Ch 4 | パンファイン調整 | パンファイン調整 | 0 ---- 255 |
Ch 5 | パン/チルトの速度 | 高速から遅くまで | 0 ---- 255 |
Ch 6 | ストロボ | 機能なし | 0 ---- 15 |
ストロボ（ | 16 ---- 214 |
ランダムストロボ | 215 ---- 255 |
Ch 7 | 調光器 | 暗闇から明るいまで | 0 ---- 255 |
Ch 8 | 調光モード | モード1 | 0 ---- 49 |
モード2 | 50 ---- 99 |
モード3 | 100 ---- 149 |
モード4 | 150 ---- 255 |
Ch 9 | ズーム | 近くまで | 0 ---- 255 |
Ch 10 | r | 暗闇から明るいまで | 0 ---- 255 |
Ch 11 | g | 暗闇から明るいまで | 0 ---- 255 |
Ch 12 | b | 暗闇から明るいまで | 0 ---- 255 |
CH 13 | w | 暗闇から明るいまで | 0 ---- 255 |
CH 14 | 静的色 | 機能なし | 0 ---- 16 |
16 dmxごとに各色が値です | 17 ---- 255 |
Ch 15 | 動く色 | 機能なし | 0 ---- 49 |
変更をスキップします | 50 ---- 99 |
漸進的な変化 | 100 ---- 255 |
CH 16 | の速度 動く色 | 高速から遅くまで | 0 ---- 255 |
Ch 17 | リセット | 機能なし | 0 ---- 79 |
リセット | 80 ---- 99 |
機能なし | 100 ---- 255 |
方法 を制御する ユニット
DMX512は、DMX 512コントローラーを備えたインテリジェントな照明制御で広く使用されています。いくつかのライトを接続し、DMXインとDMXを接続します。

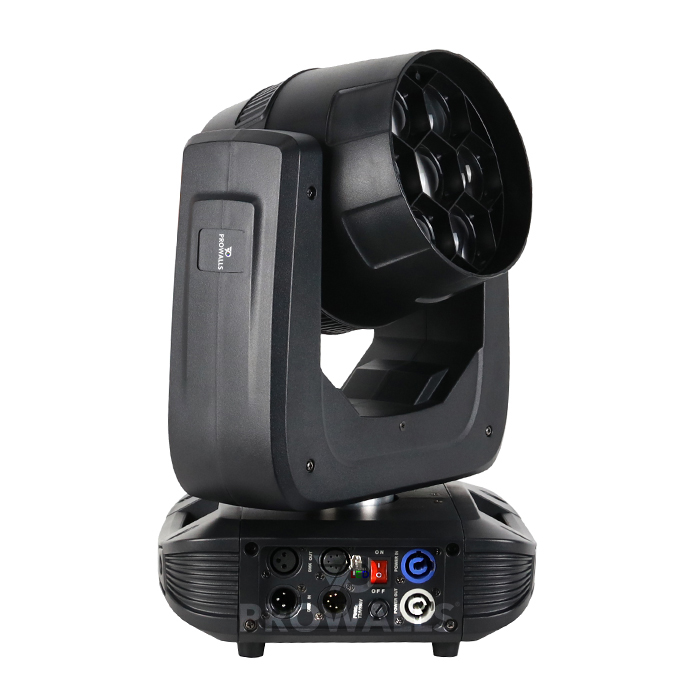

3ピンXLRコネクタ：ピン1：GND、ピン2：負の信号（ - ）、ピン3：ポジティブ信号（+）

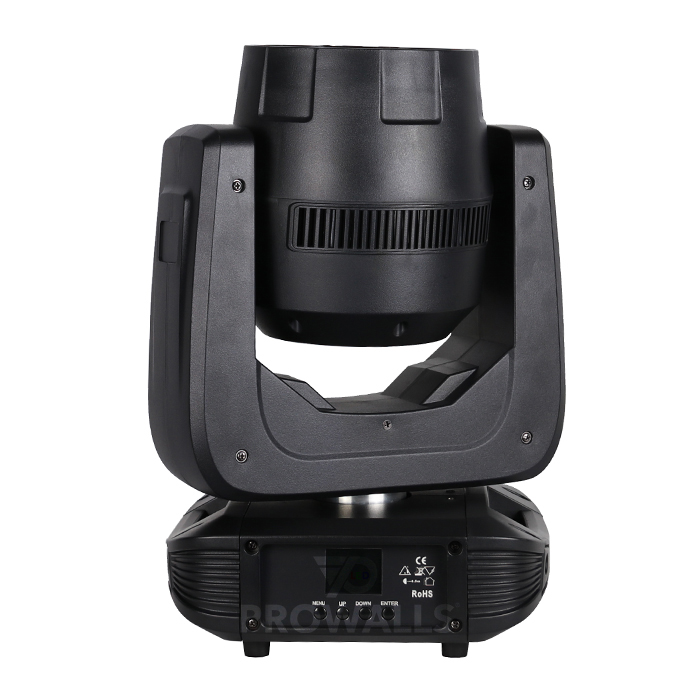

画面：
プログラミング関数を選択するメニュー
選択した関数を後退させます
選択した関数で前進するために
選択した関数を確認するには、入力します
se t dm x アドレスs コード
1を押します 'menu ' to 'をdmxアドレス'を設定し、 'Enter ' キーを押して入力します
2 show 'dmxアドレスdmxアドレスを設定： 001'、 'を押して '
修正する鍵
3 'Enter 'キーを押して終了し、 'メニュー'キーを保存して終了して終了します
1 | 住所 | アドレス001 ～512 | アドレス設定001-512 |
2 | 実行モード | 1.DMX512 | コンソールコントロール |
2.自動 | 1.マスター |
2.ローン |
3.サウンド | 1.マスター |
2.ローン |
3 | 逆行する | 1.パン 前方または反転設定をパンします | 1.はい |
2.いいえ |
2.tilt 前方または反転設定を傾けます | 1.はい |
2.いいえ |
3.ディスプレイ 前方または反転設定を表示します | 1.はい |
2.いいえ |
4 | チャネル | 17チャンネル | 17チャネルモード |
5 | パン度 | 540 | パン角度540°/360°回転 |
360 |
6 | マイクセンス | 001-100 | 健全な感度001-100 |
7 | 知らせる | 1.ch値 | 各チャンネルにはCH値が表示されます |
2.TEMP ____℃ | LEDボードの温度を表示します |
3.ソフトv1.0 | バージョン番号を表示します |
8 | リセット | 1.はい | リセット |
2.いいえ |
9 | デフォルト | 3.はい | 工場の設定 |
4.いいえ |
10 | 調整する | 単語を渡します | **** |
1.パン | パンファインコントロール |
2.tilt | 細かい制御を傾けます |
3.フォーカス | ファインコントロールをズームします |
