Funktionen und Werte des DMX-Kanals ( 17 DMX-Kanäle):
17 Kanalmodus: |
Kanal | Funktion | Beschreibung | Wert |
Kapitel 1 | Schwenkeinstellung | Schwenkeinstellung | 0----255 |
Kapitel 2 | Pan-Feineinstellung | Pan-Feineinstellung | 0----255 |
Kapitel 3 | Neigungsverstellung | Neigungsverstellung | 0----255 |
Kapitel 4 | Pan-Feineinstellung | Pan-Feineinstellung | 0----255 |
Kapitel 5 | Geschwindigkeit des Schwenkens/Neigens | von schnell nach langsam | 0----255 |
Kapitel 6 | Blitz | Keine Funktion | 0----15 |
Strobe (von langsam nach schnell) | 16----214 |
Zufälliger Blitz | 215----255 |
Kapitel 7 | Dimmer | von dunkel nach hell | 0----255 |
Kapitel 8 | Dimmmodus | Modus 1 | 0----49 |
Modus 2 | 50----99 |
Modus 3 | 100----149 |
Modus 4 | 150----255 |
Kapitel 9 | Zoomen | Von nah nach fern | 0----255 |
Kapitel 10 | R | von dunkel nach hell | 0----255 |
Kapitel 11 | G | von dunkel nach hell | 0----255 |
Kapitel 12 | B | von dunkel nach hell | 0----255 |
Kapitel 13 | W | von dunkel nach hell | 0----255 |
Kapitel 14 | Statische Farbe | Keine Funktion | 0----16 |
Alle 16 DMX-Werte für jede Farbe | 17----255 |
Kapitel 15 | Bewegte Farbe | Keine Funktion | 0----49 |
Änderung überspringen | 50----99 |
Allmähliche Veränderung | 100----255 |
Kapitel 16 | Geschwindigkeit von bewegende Farbe | von schnell nach langsam | 0----255 |
Kapitel 17 | Zurücksetzen | keine Funktion | 0----79 |
Zurücksetzen | 80----99 |
Keine Funktion | 100----255 |
So steuern Sie das Gerät
Der DMX512 wird häufig in der intelligenten Lichtsteuerung mit einem DMX 512-Controller verwendet. Verbinden Sie mehrere Lichter miteinander, DMX-Eingang und DMX-Ausgang.

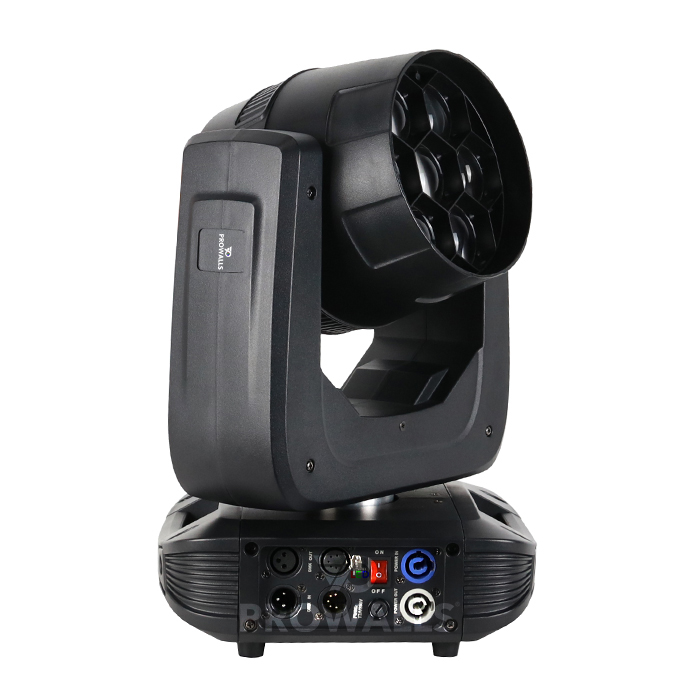

3-polige XLR-Anschlüsse: Pin 1: GND, Pin 2: Negatives Signal (-), Pin 3: Positives Signal (+)

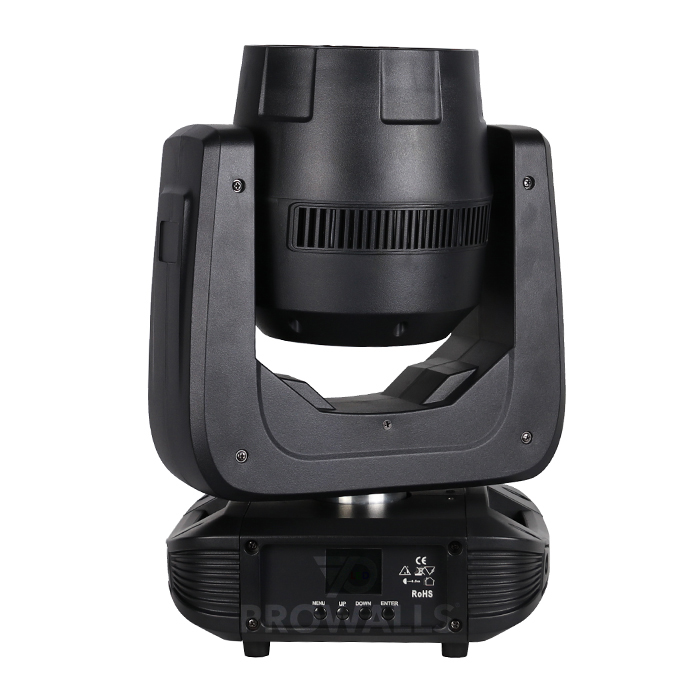

Anzeige :
MENÜ Zur Auswahl der Programmierfunktionen
AB Um in den ausgewählten Funktionen rückwärts zu gehen
uP Zum Vorwärtsgehen in den ausgewählten Funktionen
ENTER Zum Bestätigen der ausgewählten Funktionen
Legen Sie den DM- X- fests Adresscode
1 Drücken Sie „Menü“, um „DMX-Adresse einstellen“ auszuwählen, und drücken Sie „ENTER“. zum Aufrufen die Taste
2 Zeigen Sie „Set DMX Address DMX Address: 001“ an und drücken Sie die Tasten „ UP“ und „DOWN“.
Schlüssel zu geändert
3 Drücken Sie die „ENTER“ -Taste, um zu speichern und zu beenden. Drücken Sie die „ MENU“ -Taste, um nicht zu speichern und zu beenden
1 | Adresse | Adresse 001~512 | Adresseinstellung 001-512 |
2 | Run-Modus | 1.DMX512 | Konsolensteuerung |
2.Auto | 1.Meister |
2. Allein |
3.Ton | 1.Meister |
2. Allein |
3 | Umkehren | 1.Pan Vorwärts- oder Rückwärtsschwenk-Einstellung | 1.Ja |
2.Nr |
2.Neigung Vorwärts- oder Rückwärtsneigungseinstellung | 1.Ja |
2.Nr |
3.Anzeige Einstellung für Vorwärts- oder Rückwärtsanzeige | 1.Ja |
2.Nr |
4 | Kanal | 17 Kanäle | 17-Kanal-Modus |
5 | Pan-Abschluss | 540 | Schwenkwinkel 540°/360° Drehung |
360 |
6 | Mikrofonsinn | 001-100 | Schallempfindlichkeit 001-100 |
7 | Informieren | 1.CH-Wert | Jeder Kanal zeigt den CH-Wert an |
2.Temp ____℃ | Zeigt die Temperatur der LED-Platine an |
3.Soft V1.0 | Zeigt die Versionsnummer an |
8 | Zurücksetzen | 1.Ja | Zurücksetzen |
2.Nr |
9 | Standard | 3.Ja | Werkseinstellungen |
4. Nein |
10 | Anpassen | Passwort | **** |
1.Pan | Feinsteuerung des Schwenks |
2.Neigung | Feinsteuerung der Neigung |
3. Fokus | Zoom-Feinsteuerung |
