Lavage Zoom 36 pixels
Prowalls
Lumières mobiles
Description

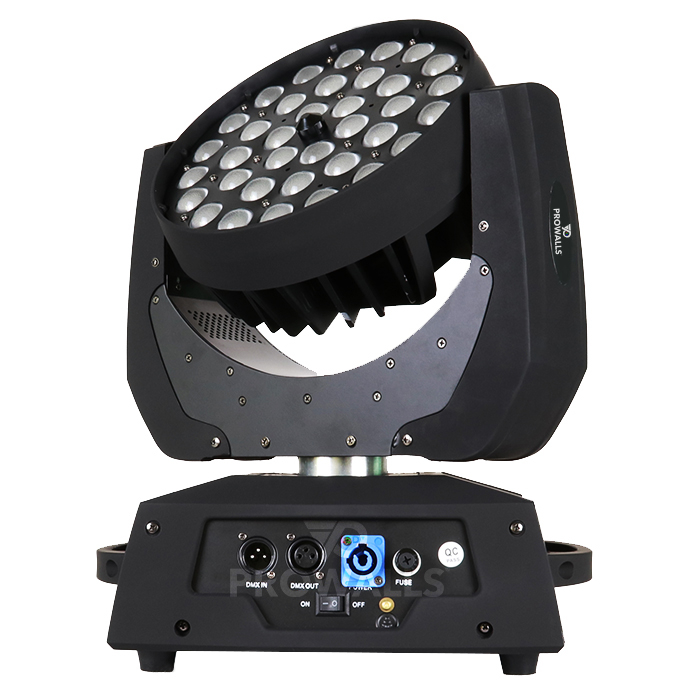

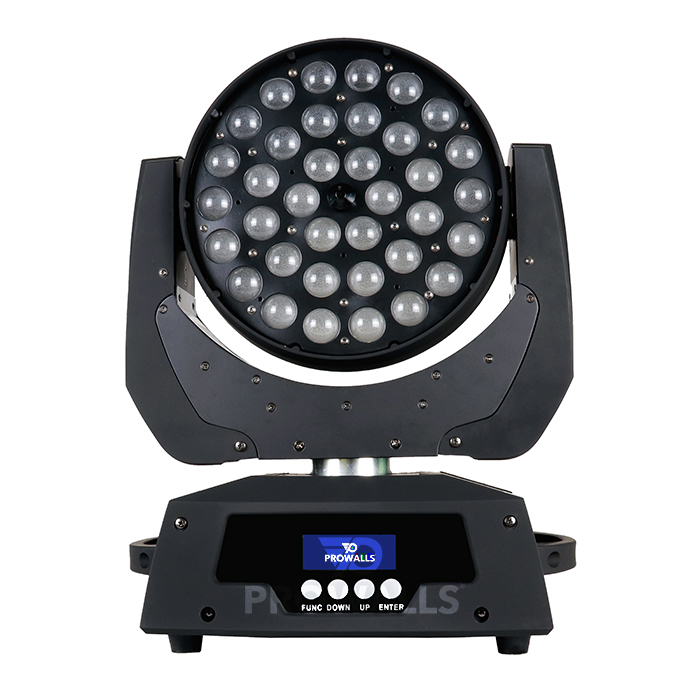

Wash Zoom 36pixel est un luminaire à lyre LED à faisceau/effet wash doté de 36 LED RGBW 4-en-1 de 12 W, d'un zoom motorisé de 10° à 60°, d'un mélange de couleurs RGBW exceptionnel et d'effets Marco de couleurs, d'un panoramique rapide et précis de 540° et d'une inclinaison de 270°. rotation, mouvement réglable à résolution fine 8/16 bits, stroboscope et effets de courbe de gradation sélectionnables
Caractéristiques
* Faisceau, lavage, zoom 3-en-1
*Zoom motorisé 10° - 60°
* Rotation rapide et précise de 540° / inclinaison de 270°.
*Mouvement réglable à résolution fine 8/16 bits
* Effets stroboscopiques et de courbe de gradation sélectionnables
*Caméra sans clignotement sous 256 gradation linéaire
Description
Wash Zoom 36pixel est un luminaire à lyre LED à faisceau/effet wash doté de 36 LED RGBW 4-en-1 de 12 W, d'un zoom motorisé de 10° à 60°, d'un mélange de couleurs RGBW exceptionnel et d'effets Marco de couleurs, d'un panoramique rapide et précis de 540° et d'une inclinaison de 270°. rotation, mouvement réglable à résolution fine 8/16 bits, stroboscope et effets de courbe de gradation sélectionnables
Caractéristiques
* Faisceau, lavage, zoom 3-en-1
*Zoom motorisé 10° - 60°
* Rotation rapide et précise de 540° / inclinaison de 270°.
*Mouvement réglable à résolution fine 8/16 bits
* Effets stroboscopiques et de courbe de gradation sélectionnables
*Caméra sans clignotement sous 256 gradation linéaire
spécification
SOURCE
LED Edison 4-en-1 RGBW 36 x 12 W
Durée de vie des LED de 60 000 heures (peut varier en fonction de différents facteurs)
FONCTION
Beam, Wash, Zoom 3-en-1
Zoom motorisé 10° - 60°
Rotation rapide et précise à 540° / inclinaison à 270°
Mouvement réglable à résolution fine 8/16 bits
Effets stroboscopiques et de courbe de gradation sélectionnables
Caméra non clignotante sous 256 gradation linéaire
Programmes intégrés
CONTRÔLE ET CONNEXIONS
(4) Modes de canaux DMX (10/14/16 canaux)
Affichage intelligent du menu LCD

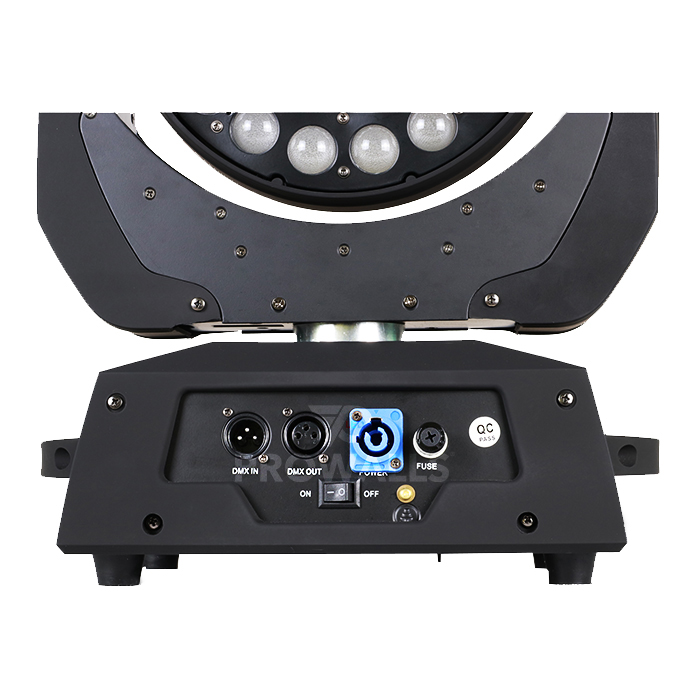

Entrée/sortie DMX 3 broches/5 broches
Entrée/sortie d'alimentation PowerCON
DMX512, fonctionnement automatique, son, maître/esclave
THERMIQUE ET ÉLECTRIQUE
Consommation d'énergie maximale de 450 W
Tension d'entrée : 100-240 V CA/50-60 Hz
APPROBATIONS / NOTATIONS
CE |Conforme RoHs |IP20
TAILLE / POIDS DU COLIS
16,5 po (420 mm) de longueur
12,2 po (310 mm) de largeur
18,7 po (475 mm) de hauteur
22 lb (10 kg) Poids
spécification
SOURCE
LED Edison 4-en-1 RGBW 36 x 12 W
Durée de vie des LED de 60 000 heures (peut varier en fonction de différents facteurs)
FONCTION
Beam, Wash, Zoom 3-en-1
Zoom motorisé 10° - 60°
Rotation rapide et précise à 540° / inclinaison à 270°
Mouvement réglable à résolution fine 8/16 bits
Effets stroboscopiques et de courbe de gradation sélectionnables
Caméra non clignotante sous 256 gradation linéaire
Programmes intégrés
CONTRÔLE ET CONNEXIONS
(4) Modes de canaux DMX (10/14/16 canaux)
Affichage intelligent du menu LCD
Entrée/sortie DMX 3 broches/5 broches
Entrée/sortie d'alimentation PowerCON
DMX512, fonctionnement automatique, son, maître/esclave
THERMIQUE ET ÉLECTRIQUE
Consommation d'énergie maximale de 450 W
Tension d'entrée : 100-240 V CA/50-60 Hz
APPROBATIONS / NOTATIONS
CE |Conforme RoHs |IP20
TAILLE / POIDS DU COLIS
16,5 po (420 mm) de longueur
12,2 po (310 mm) de largeur
18,7 po (475 mm) de hauteur
22 lb (10 kg) Poids

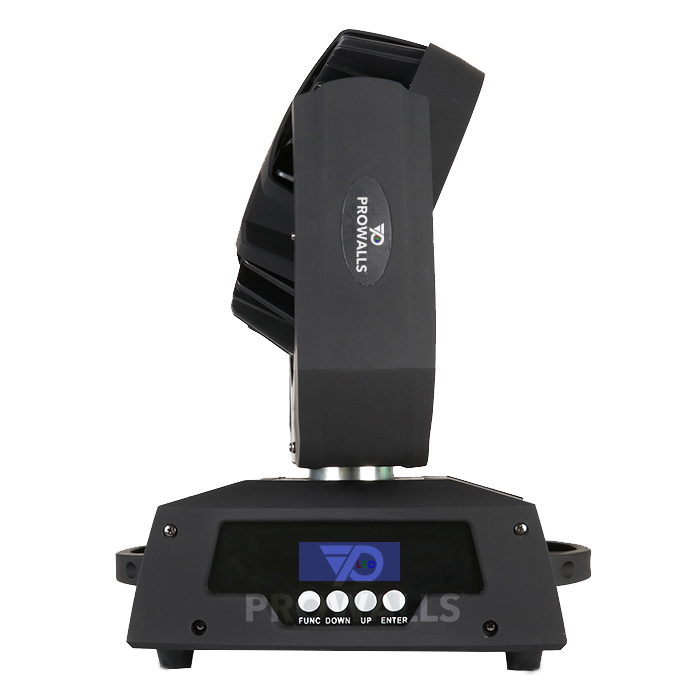

I. Partie schéma :
Une fonction
B.Up
C.Bas
D.Entrer
E.Affichage LED
A B C D
Instructions : Appuyez sur le bouton A pour faire défiler sept effets fonctionnels différents.Appuyez sur le bouton B ou C pour corriger la valeur.Appuyez sur le bouton D pour entrer.
II. Tableau des fonctions d'affichage LED
NON. | Affichage en anglais | Les fonctions |
1 | ADRESSE DMX512 001 | Appuyez sur le bouton haut/bas pour régler le code d'adresse, appuyez sur Entrée pour enregistrer. |
2 | AJUSTEMENT LUMIÈRE ROUGE 255 | Appuyez sur le bouton haut/bas pour régler la luminosité rouge, appuyez sur Entrée pour enregistrer. |
3 | FEU VERT AJUSTEMENT 255 | Appuyez sur le bouton haut/bas pour régler la luminosité verte, appuyez sur Entrée pour enregistrer. |
4 | AJUSTEMENT LUMIÈRE BLEUE 255 | Appuyez sur le bouton haut/bas pour régler la luminosité bleue, appuyez sur Entrée pour enregistrer. |
5 | AJUSTEMENT LUMIÈRE BLANCHE 255 | Appuyez sur le bouton haut/bas pour régler la luminosité du blanc, appuyez sur Entrée pour enregistrer. |
6 | PROGRAMME CÔTÉ 01 | Appuyez sur le bouton haut/bas pour sélectionner le programme intégré, appuyez sur Entrée pour enregistrer. |
7 | AJUSTER LA VITESSE 16 | Appuyez sur le bouton haut/bas pour sélectionner la vitesse du programme intégré, appuyez sur Entrée pour enregistrer. |
8 | MODE D'ESSAI | Appuyez sur le bouton haut/bas pour accéder au contrôle du son et au mode automatique. |
9 | DÉFINIR LA CONCENTRATION | Appuyez sur le bouton haut/bas pour régler la distance de mise au point, appuyez sur Entrée pour enregistrer. |
10 | RÉINITIALISER | Appuyez sur le bouton Entrée pour afficher le processus de réinitialisation. |
11 | CHOISIR LA LANGUE |
Mode test : appuyez sur le bouton haut/bas pour sélectionner le contrôle du son et le mode automatique.
Lorsque son état de sélection de langue, appuyez sur le bouton haut/bas pour sélectionner le chinois ou l'anglais.
III. Fonction du canal DMX512
Canal | Fonction | introduction |
CH1 | Poêle | (0-255) ajuster le couronnement vers le haut, ajuster l'inversion vers le bas. |
CH2 | Inclinaison | (0-255) ajuster le couronnement vers le haut, ajuster l'inversion vers le bas. |
CH3 | Poêle bien | Panoramique 16BIT (0-255) |
CH4 | Inclinaison correcte | Inclinaison 16BIT (0-255) |
CH5 | Vitesse du moteur de panoramique/inclinaison | La vitesse 0-255 devient lente, 0 est la vitesse la plus rapide. |
CH6 | Variateur | (0-255)Gradateur R/G/B/W, gradation linéaire, la luminosité va du sombre au clair. |
CH7 | Stroboscope | (0-255) stroboscope R/G/B/W, la vitesse va de lente à rapide. |
CH8 | Variateur de couleur rouge | Variateur rouge, (0-255) gradation linéaire, la luminosité va du foncé au clair. |
CH9 | Variateur de couleur vert | Variateur vert (gradation linéaire 0-2550, la luminosité va du foncé au clair. |
CH10 | Variateur de couleur bleu | Variateur bleu, (0-255) gradation linéaire, la luminosité va du foncé au clair. |
CH11 | Variateur de couleur blanc | Variateur blanc, (0-255) gradation linéaire, la luminosité va du foncé au clair. |
CH12 | Couleur de sélection | Changement de couleur 0-255, (0-20 : R+G++, 21-40 :R+B++, 41-60 :G+R++, 61-80 :G+B++, 81-100 :B+G++, 101-120. :R+G+B++, 121-140:R+B+G++, 141-160:B+G+R++, 161-200:R+B+G++, 201-220:B+G+R++,221-255 : R+B+G++) |
CH13 | 6 plaques de séparation au choix | 6 partitions activées en même temps (0-20), 1 partition activée (21-60), 2 partitions activées (61-100) 3 partitions activées (101-140), 4 partitions activées (141-180), 5 partitions activé (181-220), 6 partitions activées (221-255) |
CH14 | Programme intégré | 13 premiers canaux activés (0-75), lorsque DMX est supérieur à , tous les 10 supplémentaires correspondant à un programme intégré. |
CH15 | Réinitialisation, fonctionnement automatique et contrôle du son | Lorsque la valeur DMX 10 secondes sans changement de programme exécutif, (90-64) aucune fonction, (65-128) programme automatique, (129-192) contrôle du son, (193-255) réinitialisation |
CH16 | Vitesse du programme intégrée | 0 à 255 vitesse devenant lente.0 est la vitesse la plus rapide. |
CH17 | Moteur X/Y positif et négatif activé | (0- 64) aucune fonction, (65-128) inversion X, (129-192) inversion Y, (193-255) inversion X/Y. |
CH18 | Réinitialiser | (0-128) fixe l'emplacement du zoom, (129-255) zoom de 0 à 255 changeant. |
Veuillez connecter le contrôleur après que cette lampe à tête mobile LED soit connectée à l'électricité.Lors de la réception du signal DMX512 du contrôleur, le signal X a disparu, à ce moment la lampe à tête mobile LED contrôlée par le contrôleur.
À l'état du code d'adresse, si vous n'avez pas connecté la commande après que de nombreuses lumières se soient connectées ensemble, vous pouvez réaliser la fonction maître/esclave, faire fonctionner l'une des lumières, l'état du code d'adresse des lumières restantes suit la synchronisation de la lumière principale pour exécuter le programme.En connectant le contrôleur, les lumières peuvent être contrôlées par mon contrôleur lorsque l'état du mode d'adresse est atteint.
IV. Paramètre
Tension : AC110 ~ 240 V 50/60 Hz.
Puissance : 432W
Quantité de LED: 36 pièces * LED 12W
Mode de contrôle : mode DMX512, mode automatique et contrôle du son
Taille d'emballage du carton : 420*310*475 mm
NO : 10 kg
Poids lourd : 11,7 kg
