Spécification

SOURCE

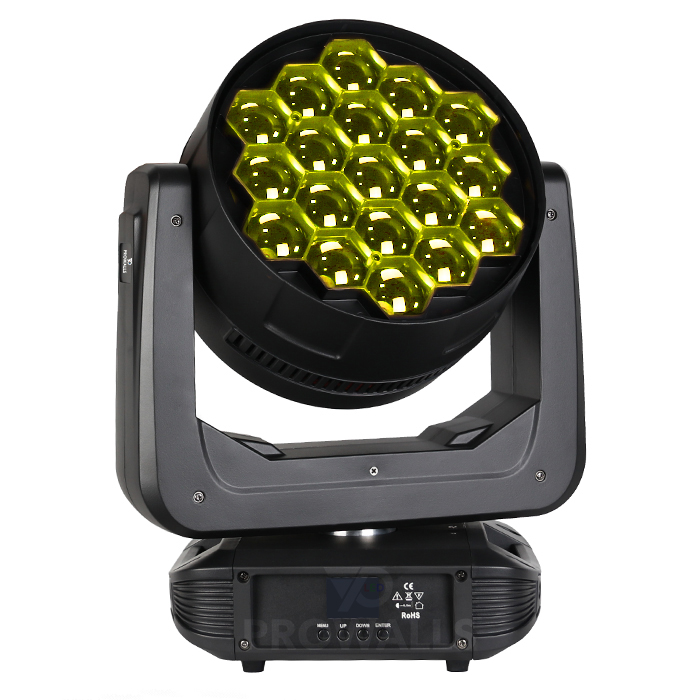

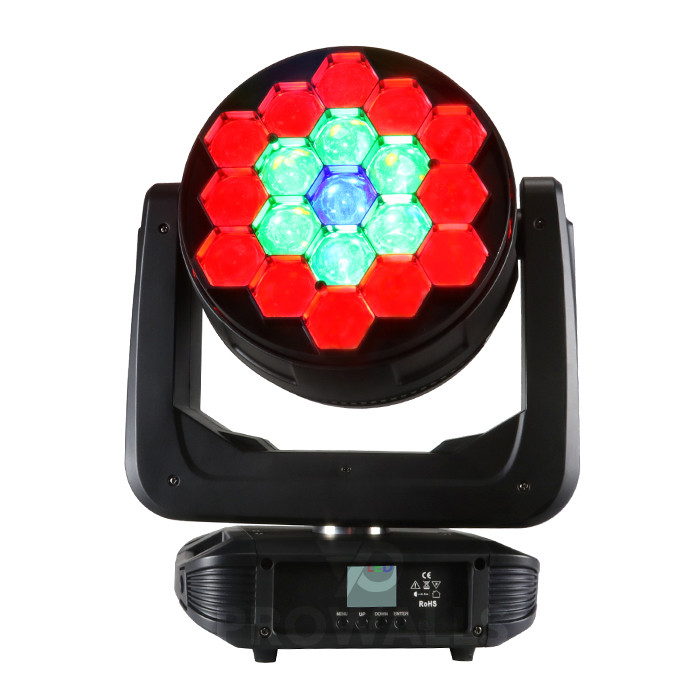

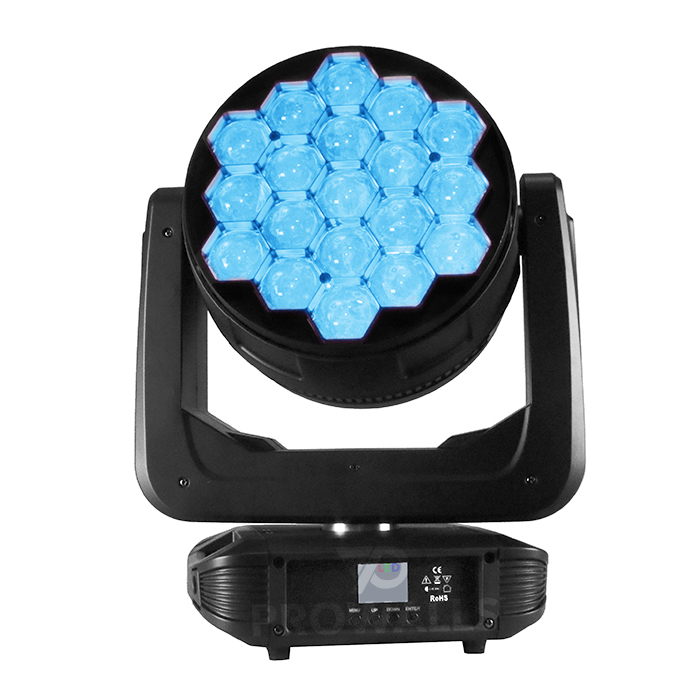

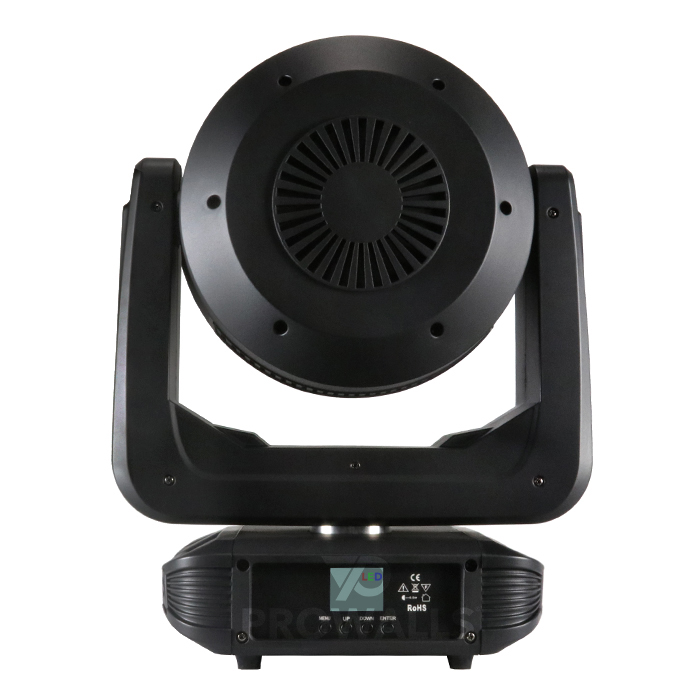

LED haute puissance 19x30W RGBW 4-EN-1

Durée de vie des LED de 60 000 heures (peut varier en fonction de différents facteurs)

FONCTION

Lavage de faisceau 2 en 1

Lentille optique collimateur avancée

Angle de faisceau et plage de zoom de 6° à 55°

Contrôle de l'anneau à trois pixels et effets macro de l'anneau de couleur-pixel

Fonctionnement sans scintillement pour la télévision et le cinéma

Fréquence de rafraîchissement réglable

Gradation linéaire de 0 à 100 %

Stroboscope électronique

CONTRÔLE ET CONNEXIONS

(2) Modes de canaux DMX (19/27 canaux)

Affichage intelligent du menu LCD

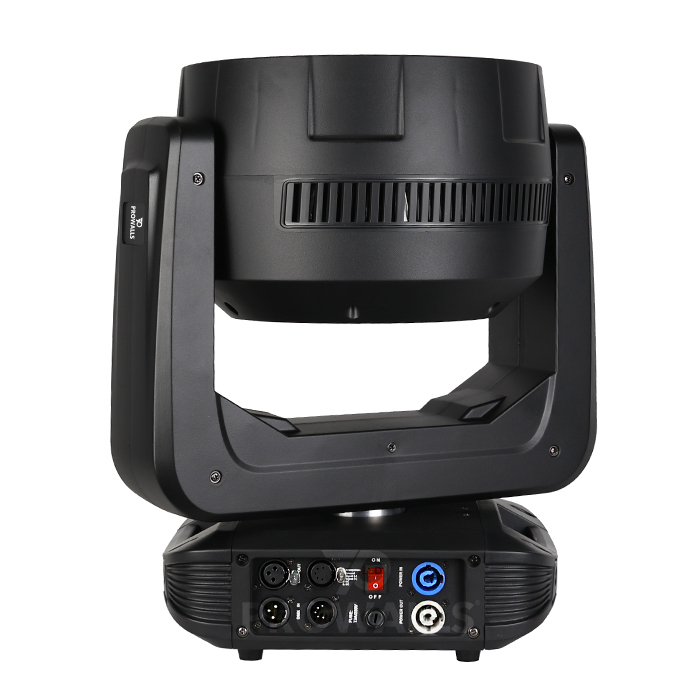

Entrée/sortie DMX 3 broches/5 broches

Entrée/sortie d'alimentation PowerCON

DMX512, fonctionnement automatique, son, maître/esclave

THERMIQUE ET ÉLECTRIQUE

Consommation d'énergie maximale de 600 W

Tension d'entrée : 100-240 V CA/50-60 Hz

APPROBATIONS / NOTATIONS

CE | Conforme RoHs | IP20

TAILLE / POIDS

Longueur de 15,4 po (390 mm)

11,8 po (300 mm) de largeur

19,7 po (500 mm) de hauteur

35,3 lb (16 kg) Poids

Ressources Télécharger

Bibliothèques de luminaires

Caractéristiques DMX

Manuel d'utilisation

Catalogue

 Télécharger.zip

1. Consignes de sécurité​ ​​​​​

Veuillez  conserver  ce  de l'utilisateur  guide  pour  futures  consultations de .  Si  vous  vendez  l'  appareil  à  un autre  utilisateur qu'il , assurez-vous  reçoive également ce ,  livret  d'instructions  .



y  Déballez avant vérifiez  et  soigneusement  d'  qu'il  n'y a  pas de dommages dus au transport utiliser l'appareil.

y  Avant  l'utilisation,  assurez-vous  la  tension  et que fréquence  la  de  l'  électrique  alimentation  correspondent  aux  besoins en énergie s de  l'  appareil.

y  Il est s  important de mettre la  à  terre  le  jaune/vert  conducteur ou à  la  terre  afin  d'  éviter  les  chocs électriques.

y  L'  appareil  est  destiné à  en intérieur  une utilisation  uniquement. y . Utilisez  uniquement  dans  un  sec . endroit

y  L'  unité  doit  être  installée moins endroit  dans  un  à  avec  adéquate une ventilation  ,  au  .  50 cm  des surfaces adjacentes Assurez-vous qu'aucune fente de ventilation n'est obstruée.

y  Débranchez  principale  l’alimentation  avant  le remplacement  ou  l’entretien.



y  Assurez-  vous  qu'il  n'y a  pas  inflammables  de matériaux  à proximité de  l'  son  appareil  pendant  fonctionnement  car  il  y a  un risque d'incendie.

y  Utilisez  de sécurité  un câble  pour  fixer  cet  appareil.  NE  PAS  manipulez  l'  appareil  en  uniquement prenant  le la s tête  , par , mais  toujours  en  le prenant  par la base s .



y  maximale  ambiante  La température  est  T a :  40℃ . NE  PAS  utiliser  l'  la là où  température  est  supérieure  à  cette  température  unité  surface de  de  peut  atteindre  jusqu'à  l'  85℃ . NE  PAS  toucher  le  boîtier  à mains nues  pendant  son fonctionnement s .  Coupez attendez  environ alimentation l'  quelques  remplacer  et  le  minutes  15 servir  que  l'  appareil  refroidisse  . avant de le ou de



y  En cas de problème de fonctionnement grave, arrêtez  immédiatement d'utiliser l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Les réparations effectuées par  des personnes non qualifiées peuvent entraîner des dommages ou des dysfonctionnements. Veuillez contacter le  centre d'assistance technique agréé le plus proche. Utilisez toujours des pièces de rechange du même type.



y  NE  ​ touchez  AUCUN  fil  pendant  fonctionnement  car  la haute ​ tension un le  pourrait  provoquer  choc  électrique  .



Avertissement :

y  Pour éviter  réduire  ou  . le  risque  de  électrique  choc  ou  incendie,  n'exposez  pas  d'  l'  appareil  à  la pluie  ou à l'humidité

y  N'ouvrez  PAS  ​ l'  appareil  dans  cinq  minutes  suivant hors tension  mise  la .les

y  Le  boîtier s,  les  lentilles  ou  le  ultraviolet  filtre  doivent  être  remplacés  s'ils  sont  visiblement  endommagés.

Prudence:

Il n’y  a  aucune  par l’utilisateur  réparable pièce l’ à s intérieur  de l’  unité.  NE  PAS  ouvrir  le  boîtier  et ne  pas tenter de  vous réparation -  même.  Dans  le  peu probable où  cas  votre  appareil  nécessiterait  . un entretien,  veuillez  contacter le votre  plus  revendeur proche .

Installation​​​ :

L'  unité  doit  être  montée  via  les de s vis  trous ​ sur  le  support  . toujours  Assurez-vous  que  l'  appareil  est  fermement  fixé  pour  éviter  les vibrations  et  glissements les fonctionnement  pendant le  .  Et  assurez  vous  que  la structure  à  laquelle  vous  attachez  - est l'  unité  unité  le s sécurisée  et  est  capable  de  supporter  un  poids  de  10  de  l'  poids fois s .  également  toujours  Utilisez  un  ssolide ​ câble  capable  de  supporter  12 le  poids  appareil l' de  du  . luminaire  lors  de l' installation

Le  matériel  doit  être  réparé  par  des professionnels .  Et  il  doit  être  fixé  dans  un  endroit  hors  de  . portée des gens



2. Spécifications techniques

Sources lumineuses :  19 x 30W 4 en 1 LED RGBW

Angle de faisceau : 6°~ 55°

Consommation d'énergie : 600 W

Tension d'alimentation : CA 100-240 V, 50/60 Hz.

Dimension : 36*2 8*47 cm

Poids net : 14.2  kg

Poids brut : 1 6 kg

Contrôle

Canal DMX : 19 /2 7 canaux

Modes de contrôle : DMX 512/mater-esclave/exécution automatique/musique

Panoramique/Inclinaison

Panoramique/inclinaison : 540°/270°

Résolution panoramique/inclinaison : 8/16 bits

Construction

Affichage : 180° réversible LCD coloré Écran

Prise d'entrée/sortie de données : prises XLR à 3 et 5 broches

Prise de courant : entrée/sortie Powercon

Indice de protection : IP20

Caractéristiques

Système de zoom motorisé, plage de zoom : 6°~ 55°

Effet macro couleur exceptionnel

Gradateur : 0 ~ 100 % de gradation douce

Effets stroboscopiques variables

Fonctionnement rapide, silencieux et sans scintillement

Trois sections, contrôle de cercle LED

3. Comment contrôler  l'unité

Le D Connectez  M X512 le  est  largement utilisé entrée 512.  avec scontrôle  dans  intelligent éclairage de  l' et DMX DMX un sortie  , plusieurs DMX contrôleur ,lumières ensemble,

3 Broche des  XL R  connecteurs n n a ​( ​:  Broche  1  G N D , Broche  :  I négatif l  sg ​)Broche -  ) ,  3  :  I potif sl  sg a : + (  2



Afficher ​​:

MENU Pour sélectionner  les  programmationde fonctions

DOWN Pour revenir en arrière dans les  sélectionnées fonctions

u P Pour avancer  ​ dans  la  sélectionnée fonction ​s

ENTER Pour ​ confirmer  les  sélectionnées fonctions



Définir DM  d' X adresse s le code

1 Appuyez sur 'Menu' pour 'Définir l'adresse DMX', et appuyez sur les touches 'ENTER'  pour entrer dans

2 Afficher 'Définir l'adresse DMX Adresse DMX : 001',Appuyez sur les touches ' HAUT et BAS '

clés à modifier

3 Appuyez sur les touches 'ENTER' pour enregistrer et quitter. Appuyez sur les touches ' MENU' pour ne pas enregistrer et quitter.

1	Adresse	Adresse 001 ～512	Paramétrage de l'adresse 001-512
2	Mode Exécution	1.DMX512	Contrôle par console
		2.Auto	1.Maître
			2.Seul
		3.Son	1.Maître
			2.Seul
3	Inverse	1.Poêle  Réglage panoramique avant ou arrière	1.Oui
			2.Non
		2. Inclinaison  Réglage de l'inclinaison vers l'avant ou vers l'arrière	1.Oui
			2.Non
		3.Affichage  Afficher le réglage avant ou arrière	1.Oui
			2.Non
4	Canal	27 chaînes	27 mode canal
		19 chaînes	19 mode canal
5	Degré Pan	540	Angle panoramique 540°/360°  Rotation
		360
6	Sens du micro	001-100	Sensibilité sonore 001-100
7	Informer	1.CH Valeur	Chaque canal affiche la valeur CH
		2.Temp ____℃	Afficher la température du panneau LED
		3.Soft V1.0	Afficher le numéro de version
8	Réinitialiser	1.Oui	Réinitialiser
		2.Non
9	Défaut	3.Oui	Réglage d'usine
		4.Non
10	Ajuster​	Mot de passe	****
		1.Poêle	Contrôle fin du panoramique
		2.Ti lt	Contrôle précis de l'inclinaison
		3.Concentration	du zoom Contrôle précis

Fonctions et valeurs du canal DMX ( 19/2 7canaux DMX) :

Mode/Canal		Valeur	Fonction
Standard	Zone
1	1		Mouvement PAN 8 bits :
		0-255	Mouvement panoramique
2	2		Pan fin 16 bits
		0-255	Contrôle fin du mouvement Pan
3	3		Mouvement d'inclinaison 8 bits :
		0-255	Mouvement d'inclinaison
4	4		Inclinaison fine 16 bits
		0-255	Contrôle précis du mouvement d'inclinaison
5	5		Mouvement panoramique/inclinaison rapide :
		0-225	vitesse maximale à minimale
		226-255	aucune fonction
6	6		ST RO BE
		0-255	Stroboscopique de lent à rapide
7	7		Intensité du variateur :
		0-255	Intensité 0 à 100%
8	8		Mode plus faible
		0-49	Mode variateur 1
		50-99	Mode variateur 2
		100-149	Mode variateur 3
		150-255	Mode variateur 4
9	9		Zoomer :
		0-255	Ajustement du zoom
10			LED rouge - toutes les baies :
		0-255	Rouge (0-noir, 255-100% rouge)
11			LED verte-tous les tableaux :
		0-255	Vert (0-noir, 255-100% vert)
12			LED bleue - toutes les baies :
		0-255	Bleu (0-Noir, 255-100% Bleu)
13			LED blanche - toutes les matrices :
		0-255	Blanc (0-noir, 255-100 % blanc)
	10		Tableau de LED rouges 1 :
		0-255	Rouge (0-noir, 255-100% rouge)
	11		Tableau de LED vertes 1 :
		0-255	Vert (0-noir, 255-100% vert)
	12		Tableau de LED bleues 1 :
		0-255	Bleu (0-Noir, 255-100% Bleu)
	13		Tableau de LED blanches 1 :
		0-255	Blanc (0-noir, 255-100 % blanc)
	14		Tableau de LED rouges 2 :
		0-255	Rouge (0-noir, 255-100% rouge)
	15		Réseau de LED vertes 2 :
		0-255	Vert (0-noir, 255-100% vert)
	16		Tableau de LED bleues 2 :
		0-255	Bleu (0-Noir, 255-100% Bleu)
	17		Réseau de LED blanches 2 :
		0-255	Blanc (0-noir, 255-100 % blanc)
	18		Tableau de LED rouges 3 :
		0-255	Rouge (0-noir, 255-100% rouge)
	19		Réseau de LED vertes 3 :
		0-255	Vert (0-noir, 255-100% vert)
	20		Tableau de LED bleues 3 :
		0-255	Bleu (0-Noir, 255-100% Bleu)
	21		Tableau de LED blanches 3 :
		0-255	Blanc (0-noir, 255-100 % blanc)
14	22		Arc-en-ciel:
		0-4	Aucune fonction
		5-29	R.
		30-54	G
		55-79	B
		80-104	W
		105-129	Couleurs arc-en-ciel 1
		130-154	Couleurs arc-en-ciel 2
		155-174	Couleurs arc-en-ciel 3
		175-179	Couleurs arc-en-ciel 4
		180-184	Couleurs arc-en-ciel 5
		185-189	Couleurs arc-en-ciel 6
		190-210	Couleurs arc-en-ciel 7
		211-255	Fondu enchaîné des couleurs de lent à rapide
15	23		Préréglages de couleurs :
		0-4	Aucune fonction
		5--9	Blanc1
		10--14	Blanc2
		15-19	Blanc3
		20-24	Blanc4
		25-29	Blanc5
		30-34	Blanc6
		35-39	Rouge
		40-44	Vert
		45-49	Bleu
		50-54	Blanc naturel
		55-59	Blanc complet
		60-64	Jaune
		65-69	Magenta
		70-74	Cyan
		75-79	Saumon
		80-84	Turquoise
		85-89	Vert clair
		90-94	Bleu acier
		95-99	Orange
		100-104	Paille
		105-109	Lavande pâle
		110-114	Rose
		115-119	ROUGE/BLANC
		120-124	VERT/ROUGE
		125-129	BLEU/ VERT
		130-134	BLANC/ROUGE
		135-139	VERT /ROSE
		140-144	ROUGE /TURQUOISE
		145-149	ROUGE/BLANC/BLEU
		150-255	Réservé
16	24		Modèles de poursuite :
		1--14	Led éteinte
		15-30	Poursuite 1
		31-46	Poursuite 2
		47-62	Poursuite 3
		63-78	Poursuite 4
		79-94	Poursuite 5
		95-110	Poursuite 6
		111-126	Poursuite 7
		127-142	Poursuite 8
		143-158	Poursuite 9
		159-174	Poursuite 10
		175-190	Poursuite 11
		191-206	Poursuite 12
		207-222	Poursuite 13
		223-238	Poursuite 14
		239-255	Poursuite 15
17	25		Vitesse de poursuite :
		0-125	Rapide pour ralentir en arrière
		126-130	Arrêter(Vitesse=0)
		131-255	Ralentir à Avance rapide
18	26		Fondu de poursuite :
		0-255	Poursuite en fondu
19	27		Allumer/éteindre la lampe, réinitialiser, programmes internes :
		0-79	Normale
		80-99	Tout le moteur est réinitialisé
		100-255	Normale

5. Dépannage​ ​

Voici Voici . les quelques  qui quelques  : peuvent  ​ problèmes courants suggestions pendant  survenir fonctionnement résoudre le tous s problèmes​​ ​​pour  ​​​​​ ​​ ​​​​​​. ​​​ ​​​ s​​​ s​​​​s​​s ​​​ ​​s​ ​​​​​​​​​



A.  L'  appareil pas ventilateur  ne  pas fonctionne fonctionne  ne ., et le  ​​​ ​​​ ​​ ​​​ ​​​ ​​​ ​​​​

1. Vérifiez le ​ branchement alimentation  l' de ​​​​ et du  combustible principal ​​ ​​ ​.​ ​​s​.

2. Mesurer la ssur  tension secteur  ​​​ ​​​principal​ le connecteur  ​​ ​​​​ ​​​​​​​​​.

3. Vérifiez ​​ l' alimentation  ​​de  la  LED D.



B.  Ne pas répond  ​ au D  ​MX contrôleur ​​​​​​​

1. D M X  LED  sdoit être allumée les  . le  Dans contraire . cas  ., ​ vérifiez connecteurs D  M X ​ et les câbles ​​​ pour voir est ​​ correcte  ssi  ​ liaison  la La ​​​​​.

2. Si  le D  M X ​ L E D  i s on  et ne  pas répond  ​du sD  au canal  l' ​ ​​​​​,  vérifi ez réglage  le la  de adressage polarité et  s​​M Xs ​​ ​​​ ​​​​​​.

3. Si  vous avez  un problème intermittent  ​​vérifiez de  D M X  s, duconnecteur les broches  ​​​​​s, ​ou ​ du ​ ​​ ​ ​​​​​​​s ​ ​

PCB  de l' unité  ​​ ou  l'  unité précédente ​​​s ​de .

4. Essayez ​​ d'  utiliser s​ un autre ​DMXcontrôleur  ​​​ ​​​​.

5. Vérifiez le qui  si  câble DM  pourraient X d'  passe à proximité longeant .s ​​ ​​causer des  ou  ​ des dommages câbles haute sDMX ​​ tension ou  des au ​​ ​interférences ​​ circuit interface ​​ ​​​ ​​​ ​​​s​ ​​​​​​ ​ ​​​​​​​ ​ ​​​ ​​​​ ​​​

C . un  des  canaux  ​pas ne bienfonctionne ​s ​ ​​ ​​​​L'  ​​​​

1. Le pourrait moteur  smoteur du ​. ​​​​ endommagé cassé être ​​ ​PCB  ​​​​​ ou  le  câble connecté ​​ ​​​​​​ au  ​​ ​ est  ​​​

2. Le circuit intégré d'entraînement du moteur sur le PCB est peut-être hors d'état.

6. Nettoyage des luminaires

Le Fréq uence  nettoyage être nettoyage effectué  doit externes  internes et des lentilles  optiques périodiquement  en fonction de sale environnement lequel des  dans et miroirs  ent s.  / ou  lumineuse plus peut . la  particulièrement provoquer ssaletés  l' optimiser  puissance pour l' une  optiques , les  de ou .sur : de  accumulation  appareil de humide appareil l'  l' arrondi fonctionne grande  ​​​​​. ​​​​​ ​​​​​​​ ​​​​​s ​ ​​​ ​​​ ​ ​​​ ​​​ ​​​​ ​​​​​s​ ​​​​, s​​ ​​ ​​​​​​​​​ ​​​​ s​​​​​​​ ​​​ ​​​s​ ​​​​​ ​

Ÿ  Nettoyer a vec  fréquents des  savec  chiffons du liquide  nettoyage sde  ​glace ​de normal​ ​​​ss ​​​​​ ​​​​.

Ÿ  Toujours sécher ​​​s ​​​ les pièces  ​ avec soin​​​​​.

Ÿ  Nettoyer au ​ l' optique  externe ​​​​​​ ​​s moins tous  ​s​ ​les jours ​  20 . Nettoyez au ​ ​​ internes optiques ​​les ​​ ​​​ moins tous  les ​s​ ​​​30/60  jours  .
