Especificación

FUENTE

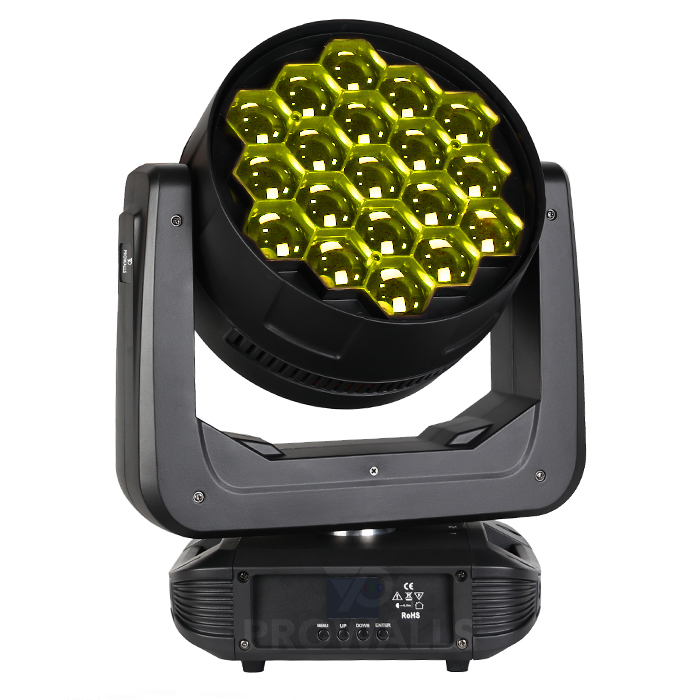

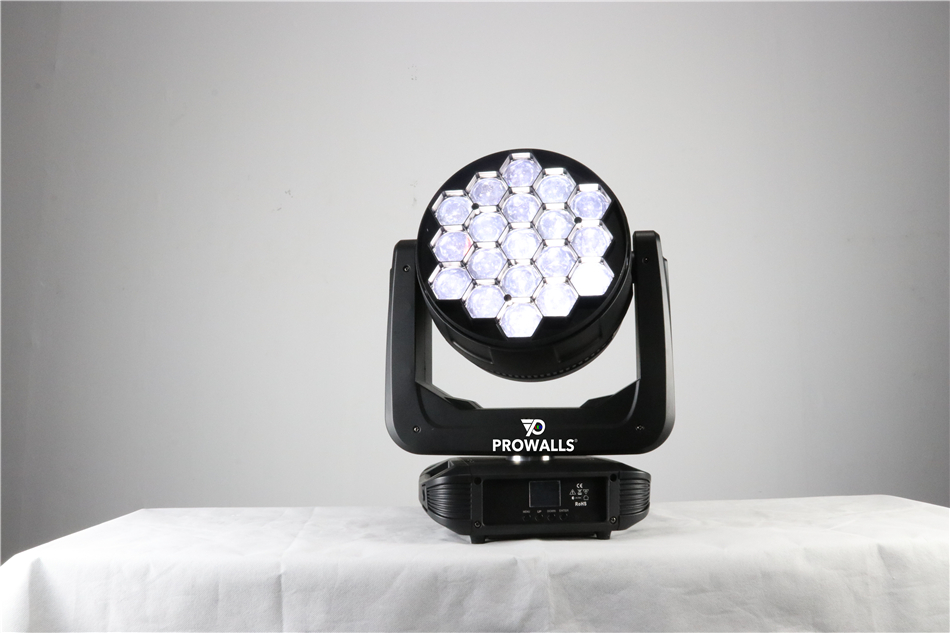

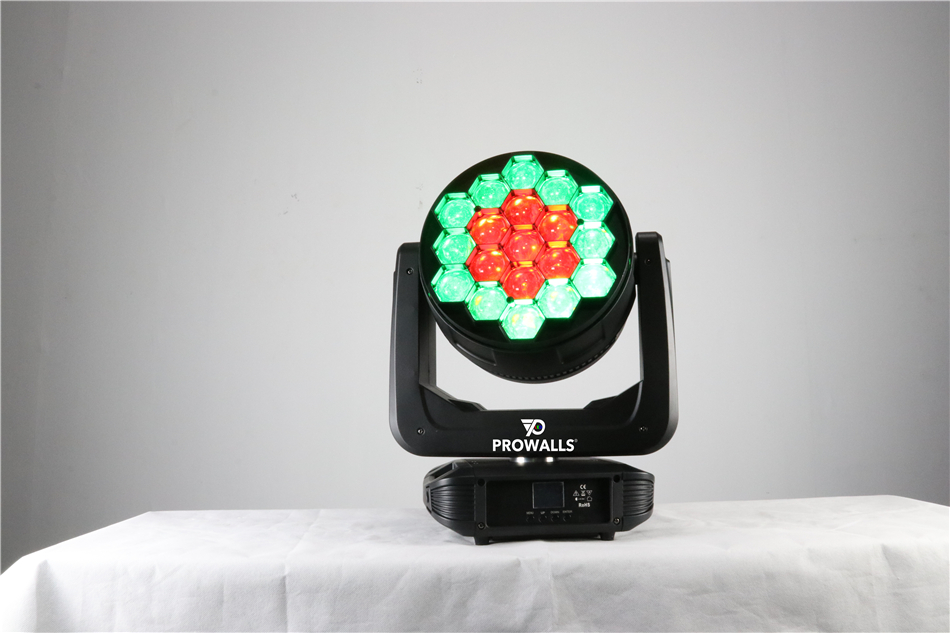

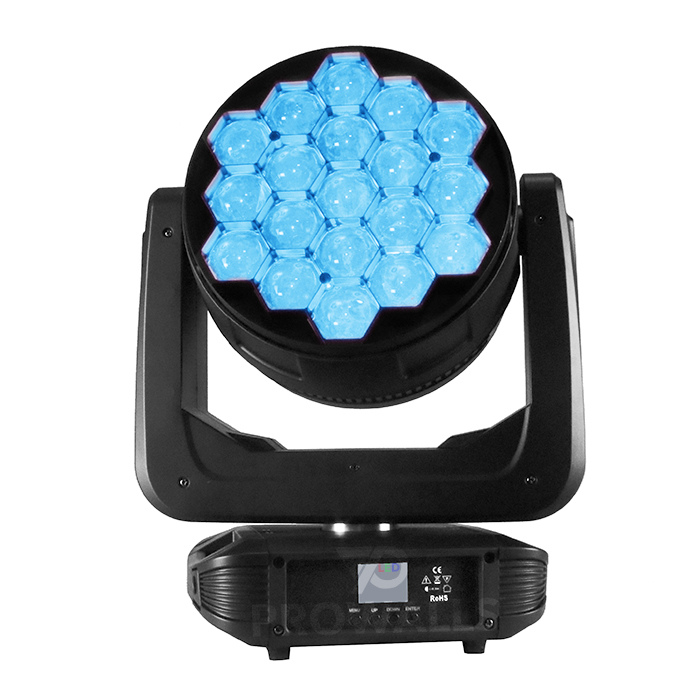

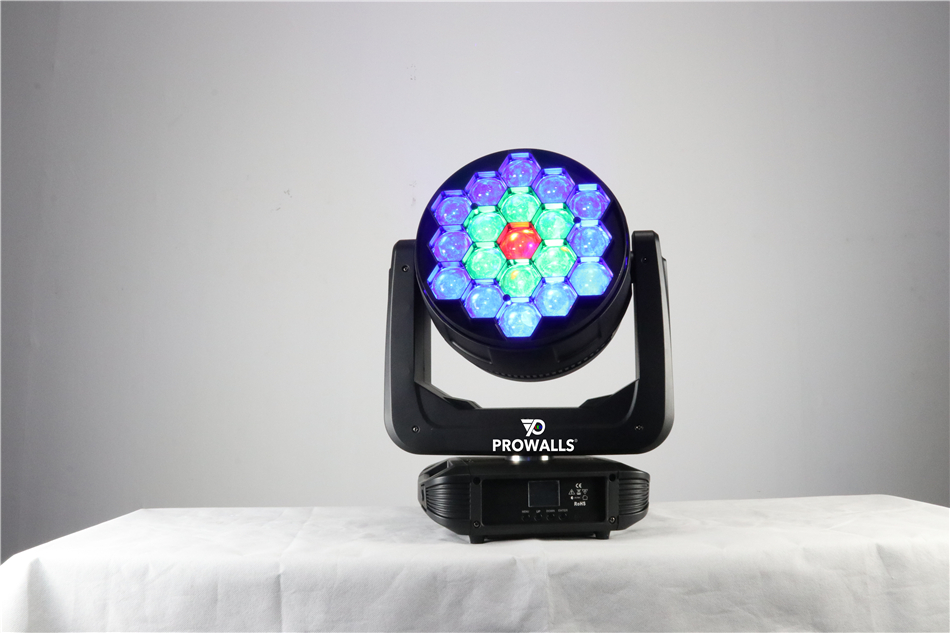

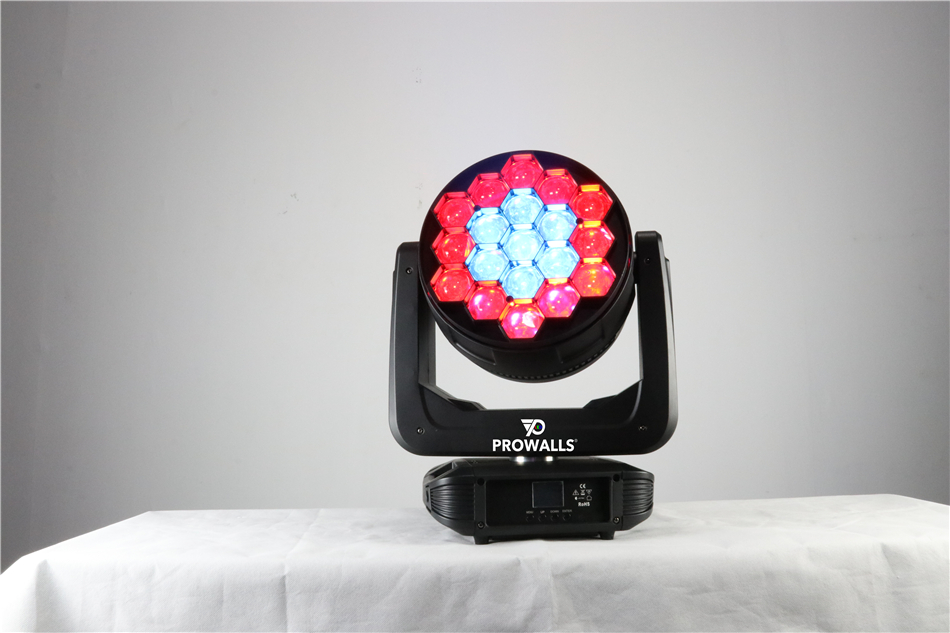

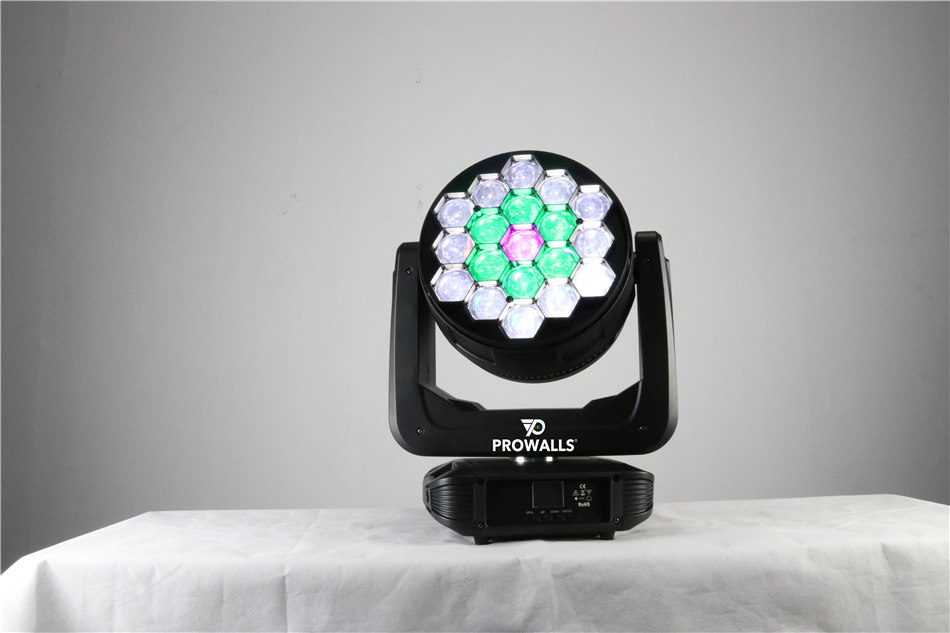

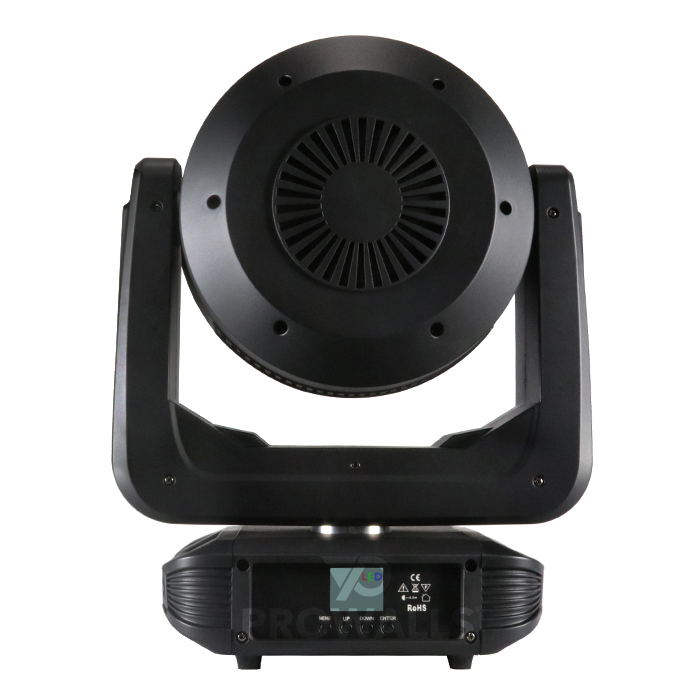

LED RGBW 4 en 1 de alta potencia de 19x30 W

Vida útil del LED de 60 000 horas (puede variar según diferentes factores)

FUNCIÓN

Lavado de haz 2 en 1

Lente óptica colimadora avanzada

Ángulo de haz de 6° - 55° y rango de zoom

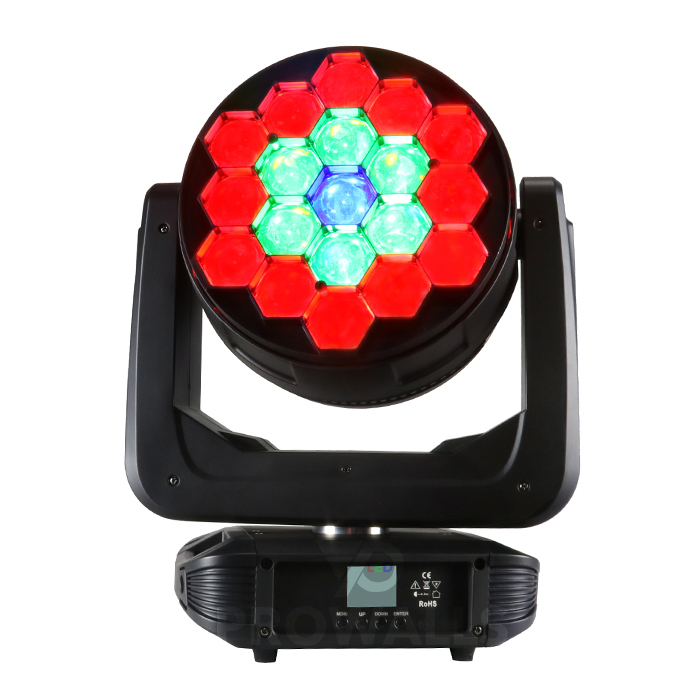

Control de anillo de tres píxeles y efectos macro de anillo de píxeles de color

Funcionamiento sin parpadeo para TV y PELÍCULA

Frecuencia de frecuencia de actualización ajustable

0-100% atenuación lineal

Luz estroboscópica electrónica

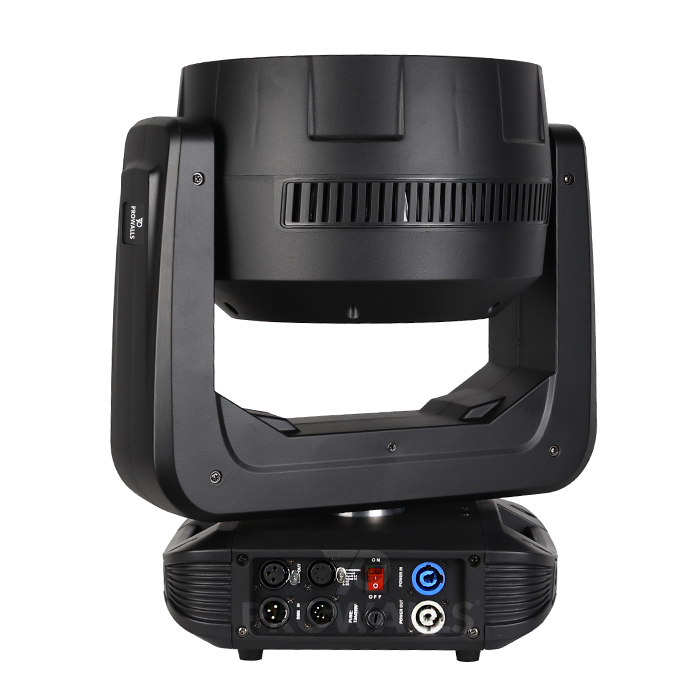

CONTROLES Y CONEXIONES

(2) Modos de canal DMX (19/27 canales)

Pantalla de menú LCD inteligente

Entrada/salida DMX de 3 pines/5 pines

Entrada/salida de alimentación PowerCON

DMX512, ejecución automática, sonido, maestro/esclavo

TÉRMICO Y ELÉCTRICO

Consumo de energía máximo de 600 W

Voltaje de entrada: 100-240 VCA/50-60 Hz

APROBACIONES / CALIFICACIONES

CE | Cumple con RoHs | IP20

TAMAÑO / PESO

15,4' (390 mm) de longitud

11,8' (300 mm) de ancho

19,7' (500 mm) de altura

35,3 libras (16 kg) Peso

Descarga de recursos

Bibliotecas de accesorios

Rasgos DMX

Manual de usuario

Catalogar

 Descargar.zip

1. Instrucciones seguridadde ​ ​​​​​

Conserve  ​  esta  usuario  Guía  para  futuras  consultas del . Si  vende  ,  la  unidad  a  otro  usuario asegúrese , de  que también reciba este de  folleto  instrucciones  .



y  Desempaque verifique cuidadosamente  y  que  antes  daños  no haya  durante el transporte de usar la unidad.

y  Antes de  operar,  asegúrese  de que  el  voltaje la frecuencia  y  de  del  energía  suministro  coincidan  con los  requisitos de energía s de  la  unidad.

y  Es importante s  ​​conectar ​  ​  ​  el  verde  conductor a eléctricas  tierra  amarillo  para  evitar  /  descargas  .

y  La  unidad  es  para  en interiores  uso  Úsela y . solo  únicamente  en  un lugar  seco  .

y  La  unidad  debe  instalarse  a las lugar  en  un  superficies  con  adecuada ventilación adyacentes  ,  al  menos  50 cm de  . Asegúrese de que no haya ninguna ranura de ventilación bloqueada .

y  Desconecte  principal  la energía  antes de  reemplazar  o  reparar.



y  Asegúrese  de  materiales  haya  que no  cerca  inflamables  de la ,  unidad  . mientras  esté  en funcionamiento  ya que  riesgo  existe  de incendio

y  Utilice  de seguridad  un cable  cuando  arregle  esta  unidad.  NO  la  manipule  el  equipo  tomándolo  sólo por  ​cabeza s ​ ​sino , ​ siempre  por  la base  .​s ​



y  máxima  ambiente  La temperatura  es  T a:  40℃ . NO  la  opere  la  donde la  la  temperatura  sea  superior  a  esta  unidad  superficie de  La temperatura  puede  alcanzar  hasta  de  85℃ . NO  toque  las  la  carcasa con  manos desnudas  durante  su funcionamiento s .  Apague que  espere unos alimentación  la  unidad  y  para  minutos  15 servirla  la  . o  se  enfríe  antes de reemplazarla



y  En caso de un problema operativo grave, deje de usar la unidad  inmediatamente. Nunca intente reparar la unidad usted mismo. Las reparaciones realizadas por  personas no cualificadas pueden provocar daños o fallos de funcionamiento. Por favor contacte con el  centro de asistencia técnica autorizado más cercano. Utilice siempre repuestos del mismo tipo.



y  NO  ​ toque  ningún  cable  durante  funcionamiento  ya  el alto voltaje  que una el  podría  provocar  descarga  eléctrica  .



Advertencia :

y  Para o  prevenir  el  reducir  de  riesgo  o  eléctrica  descarga  la  incendio,  no  exponga  . la  unidad  a  lluvia  o la humedad

y  NO  ​ abra  la  unidad  dentro  cinco  minutos  posteriores ​apagarla  a  .los de

y  La  carcasa s,  las  lentes  o  el  ultravioleta  filtro  deben  reemplazarse  dañados  si  están  visiblemente  .

Precaución:

piezas  No hay  el  pueda  reparar dentro que usuario s de  la  unidad.  NO  abra  carcasa  la  realizar  ni intente  ninguna  reparación usted mismo  .  En  el  improbable que caso  de  su  unidad  requiera  con  servicio  comuníquese  .cercano su  más  distribuidor , .

Ins t allación ​:

La  unidad  debe  montarse  el  través  los tornillos s orificios  para de a  en  soporte  .  siempre  Asegúrese  de que  la  unidad  esté  firmemente  fijada  para  evitar  vibraciones  y  deslizamientos funcionamiento el  durante  .  Y  asegúrese  ​  de  estructura  a  que  está  esté  fijando la la  unidad  unidad  y s segura  de  pueda  soportar  que  veces  un  peso  el  10  de  la  peso .s la  Además  siempre  utilice  un  sde seguridad  cable  que  pueda  soportar  12 el  ​ peso , unidad  de  la  dispositivo  al  instalar el .

El  equipo  debe  ser  reparado  por  profesionales ​ . Y  debe  la  fijarse  de  en  un  lugar  fuera  del  alcance  gente.



2. Especificaciones técnicas

Fuentes de luz:  en 1 de 19 x 30W 4 LED RGBW

Ángulo de haz: 6°~ 55°

Consumo de energía: 600W

Voltaje de alimentación: CA 100-240 V, 50/60 Hz

Dimensión: 36*2 8*47 cm

Peso Neto: 14.2 Kilos

Peso bruto: 1 6 kg

Control

Canal DMX: 19/2 7 canales

Modos de control: DMX 512/mater-Slave/Auto Run/Música

Panorámica/Inclinación

Panorámica/Inclinación: 540°/ 270°

Resolución de giro/inclinación: 8/16 bits

Construcción

Pantalla: 180° reversible LCD colorida Pantalla

Toma de entrada/salida de datos: tomas XLR de 3 y 5 pines

Toma de corriente: entrada/salida Powercon

Clasificación de protección: IP20

Características

Sistema de zoom lineal motorizado, rango de zoom: 6°~ 55°

Efecto macro de color excepcional

Atenuador: 0~100% atenuación suave

Efectos estroboscópicos variables

Funcionamiento rápido, silencioso y sin parpadeos

Control de círculo LED de tres secciones.

3. Cómo controlar  la unidad

El D Conecte  M X512 el  se  ampliamente utiliza de en  512. sDMX  control  inteligente iluminación ,  DMX ,, un con y  controlador luces juntas salida varias entrada

3 n Conectores  XL R  con clavija ​​n ( ( :  Pin  :  G N D , Pin  :  I g negativo  sa l a , -  ) :  Pin  3  I itivo spo  sg l 1 + ) 2



Mostrar :​​

MENU Para seleccionar  de  las programaciónfunciones

ABAJO Para retroceder en las  seleccionadas funciones

u P Para avanzar  ​ en  la  seleccionada función ​s

ENTER Para ​ confirmar  las  seleccionadas funciones



Establecer DM  de X dirección s código

1 Presione 'Menú' para 'Establecer dirección DMX', y presione las teclas 'ENTER'  para ingresar

2 Mostrar 'Establecer dirección DMX Dirección DMX: 001',Presione ' ARRIBA y ABAJO '

claves para modificar

3 Presione las teclas 'ENTER' para guardar y salir. Presione las teclas ' MENÚ' para no guardar ni salir.

1	DIRECCIÓN	Dirección 001 ～512	Configuración de dirección 001-512
2	Modo de ejecución	1.DMX512	control de consola
		2.Automático	1.Maestro
			2.solo
		3.Sonido	1.Maestro
			2.solo
3	Contrarrestar	1.Sartén  Ajuste de panorámica hacia adelante o hacia atrás	1.Sí
			2.No
		2.Inclinación  Ajuste de inclinación hacia adelante o hacia atrás	1.Sí
			2.No
		3.Pantalla  Mostrar configuración hacia adelante o hacia atrás	1.Sí
			2.No
4	Canal	27 canales	27 modo de canal
		19 canales	19 modo de canal
5	Grado panorámico	540	Ángulo de giro 540°/360°  Rotación
		360
6	Sentido del micrófono	001-100	Sensibilidad al sonido 001-100
7	Informar	1.Valor del canal	Cada canal muestra el valor CH
		2.Temperatura ____℃	Muestra la temperatura del tablero LED.
		3.Soft V1.0	Mostrar el número de versión
8	Reiniciar	1.Sí	Reiniciar
		2.No
9	Por defecto	3.Sí	Configuración de fábrica
		4.No
10	Ajustar​	Contraseña	****
		1.Sartén	Control fino de panorámica
		2.Inclinación​	Control fino de inclinación
		3.Enfoque	del zoom Control preciso

Funciones y valores de los canales DMX ( 19/2 7canales DMX):

Modo/Canal		Valor	Función
Estándar	Zona
1	1		Movimiento PAN de 8 bits:
		0-255	Movimiento panorámico
2	2		Panorámica fina de 16 bits
		0-255	Control fino del movimiento Pan.
3	3		Movimiento de inclinación de 8 bits:
		0-255	Movimiento de inclinación
4	4		Inclinación fina 16 bits
		0-255	Control fino del movimiento de inclinación.
5	5		Velocidad de movimiento de giro/inclinación:
		0-225	velocidad máxima a mínima
		226-255	sin función
6	6		ST RO BE
		0-255	S trobe de lento a rápido
7	7		Intensidad del atenuador:
		0-255	Intensidad 0 a 100%
8	8		Modo más tenue
		0-49	Modo de atenuación 1
		50-99	Modo de atenuación 2
		100-149	Modo de atenuación 3
		150-255	Modo de atenuación 4
9	9		Zoom :
		0-255	Ajuste de zoom
10			LED rojo -todas las matrices:
		0-255	Rojo (0-Negro, 255-100% Rojo)
11			LED verde: todas las matrices:
		0-255	Verde (0-Negro, 255-100% Verde)
12			LED azul -todas las matrices:
		0-255	Azul (0-Negro, 255-100% Azul)
13			LED blanco -todas las matrices:
		0-255	Blanco (0-Negro, 255-100% Blanco)
	10		LED rojo -matriz 1:
		0-255	Rojo (0-Negro, 255-100% Rojo)
	11		Conjunto de LED verdes 1:
		0-255	Verde (0-Negro, 255-100% Verde)
	12		LED azul -matriz 1:
		0-255	Azul (0-Negro, 255-100% Azul)
	13		Conjunto de LED blancos 1:
		0-255	Blanco (0-Negro, 255-100% Blanco)
	14		Conjunto de LED rojos 2:
		0-255	Rojo (0-Negro, 255-100% Rojo)
	15		Conjunto de LED verdes 2:
		0-255	Verde (0-Negro, 255-100% Verde)
	16		Conjunto de LED azules 2:
		0-255	Azul (0-Negro, 255-100% Azul)
	17		Conjunto de LED blancos 2:
		0-255	Blanco (0-Negro, 255-100% Blanco)
	18		Conjunto de LED rojos 3:
		0-255	Rojo (0-Negro, 255-100% Rojo)
	19		Conjunto de LED verdes 3:
		0-255	Verde (0-Negro, 255-100% Verde)
	20		Conjunto de LED azules 3:
		0-255	Azul (0-Negro, 255-100% Azul)
	21		LED blanco -matriz 3:
		0-255	Blanco (0-Negro, 255-100% Blanco)
14	22		Arcoíris:
		0-4	Sin función
		5-29	R
		30-54	GRAMO
		55-79	B
		80-104	W.
		105-129	Colores del arcoiris 1
		130-154	Colores del arcoiris 2
		155-174	Colores del arcoiris 3
		175-179	Colores del arcoiris 4
		180-184	Colores del arcoiris 5
		185-189	Colores del arcoiris 6
		190-210	Colores del arcoiris 7
		211-255	Desvanecimiento de colores de lento a rápido
15	23		Ajustes preestablecidos de color:
		0-4	Sin función
		5--9	blanco1
		10--14	blanco2
		15-19	blanco3
		20-24	blanco4
		25-29	blanco5
		30-34	blanco6
		35-39	Rojo
		40-44	Verde
		45-49	Azul
		50-54	Blanco Natural
		55-59	Blanco completo
		60-64	Amarillo
		65-69	Magenta
		70-74	cian
		75-79	Salmón
		80-84	Turquesa
		85-89	Verde claro
		90-94	Azul Acero
		95-99	Naranja
		100-104	Paja
		105-109	Lavanda pálida
		110-114	Rosa
		115-119	ROJO/BLANCO
		120-124	VERDE/ROJO
		125-129	AZUL/ VERDE
		130-134	BLANCO/ROJO
		135-139	VERDE /ROSA
		140-144	ROJO /TURQUESA
		145-149	ROJO/BLANCO/AZUL
		150-255	Reservado
16	24		Patrones de persecución:
		1--14	LED apagado
		15-30	Persecución 1
		31-46	persecución 2
		47-62	Persecución 3
		63-78	Persecución 4
		79-94	Persecución 5
		95-110	Persecución 6
		111-126	Persecución 7
		127-142	persecución 8
		143-158	persecución 9
		159-174	Persecución 10
		175-190	persecución 11
		191-206	persecución 12
		207-222	persecución 13
		223-238	persecución 14
		239-255	persecución 15
17	25		Velocidad de persecución:
		0-125	Rápido a lento hacia atrás
		126-130	Parar(Velocidad=0)
		131-255	Avance lento a rápido
18	26		Desvanecimiento de persecución:
		0-255	Persecución desvanecida
19	27		Encendido/apagado de lámpara, reset, programas internos:
		0-79	Normal
		80-99	Restablecimiento de todos los motores
		100-255	Normal

5. Solución problemas de

A continuación detallan se hay  que cualquier .  algunos  ​ problemas comunes pueden durante  operación Aquí ocurrir solucionar la s problema :para  algunas sugerencias ​ ​​​​​ ​​ ​​​​​​. ​​​ ​​​ s​​​ s​​​​s​​s ​​​ ​​s​ ​​​​​​​​​



A.  La  unidad unidad funciona  no  no funcionasin  luz y , la ​ ​​​ ​​​ ​​ ​​​ ​​​ ​​​ ​​​​

1. Verifique la ​ conexión alimentación  de y ​​​​ entrada principal ​​​​ ​​ ​​​ ​​s​.

2. M ida sla  tensión de  red ​​ ​​​principalen  el conector  ​​ ​​​​ ​​​​​​​​​.

3. Verifique ​​ el LED  encendidode ​ ​ ​​.



B.  No ​responde  ​ al controlador  D MX ​​​​​​​​

1. DMX lo De  LED  sdebe encendido estar contrario  . ​ los , . ​ el El ​ verifique los ​ DMX ​​ y cables enlace conectores ​​ para ver correcto es ​ ​ ssi  ​ ​ .​​​​​​.

2. Si  la D  M X la  L E D  i s ón  y no  responde canal  D de sM  verifique al  ​​ ​Xdirección ​​,  la configuración ​ ​​ la y polaridad ​ s​​​​s ​​ ​​​ ​​​​​​.

3. Si  tiene un  ​problema intermitente  señal de ​​ D M X  s, verifique en las ​ ​​​​clavijas s, ​​​ ​​ ​​ el  conector o ​​​en​s ​ ​

PCB  de la unidad  anterior ​ o  la  ​​​de ​s ​​.

4. Intente utilizar ​ ​ ​s​ otro ​​DMXcontrolador  ​​​ ​​​​.

5. Compruebe a o  si  el cable  D M X  no está cerca causar o s está pueden  tendido el que largo  de  ​ lo ​alto daños sinterferencias voltaje cables  de X. en interfaz de M  ​D ​circuito  ​​​​ ​​​ ​​​ ​​​s​ ​​​​​​ ​ ​​​​​​​ ​ ​​​ ​​​​ ​​​

C . Uno  de  los  canales no bienfunciona ​​s ​ ​​ ​​​​​ ​​​​

1. El templanza motor  sde ​​o  ​podría dañado estar  ​PCB ​​​ ​la  ​​el ​​ ​ roto  cable .conectado está  ​​​a ​​ ​ ​​ ​ ​ ​​​

2. El CI de accionamiento del motor en la PCB puede estar fuera de condiciones.

6. Limpieza de accesorios

La La limpieza  limpieza realizarse periódicamente puede  de lentes  internas externas y ópticas  depende sucio  debe que provocar particularmente funciona el en  y Motivo espejos  el sde  / o  de mayor el una en  entorno suciedad sacumulación  las .  optimizar para del humo  ópticas la húmedo  frecuencia salida la .de dispositivo  con  luz de . unidad entorno  o o : ​ ​​​​​. ​​​​​ ​​​​​​​ ​​​​​s ​ ​​​ ​​​ ​ ​​​ ​​​ ​​​​ ​​​​​s​ ​​​​, s​​ ​​ ​​​​​​​​​ ​​​​ s​​​​​​​ ​​​ ​​​s​ ​​​​​ ​

Ÿ  Limpie con usando  un suave  snormal paño líquido un  ​slimpiador  ​de ​vidrio ​​ ​​​ss ​​​​​ ​​​​.

Ÿ  Seque siempre cuidado con .s ​​​ las piezas  ​ ​​​​​​​.

Ÿ  Limpie el externo  cable óptico  ​​​todos ​​​ ​​s ​​ ​slos  ​días .​ 20 ​  Limpie con mínimo  internas las  ópticas cada ​​​​​ ​​​ ​​ ​30/60 s​ ​​​​ días  .
