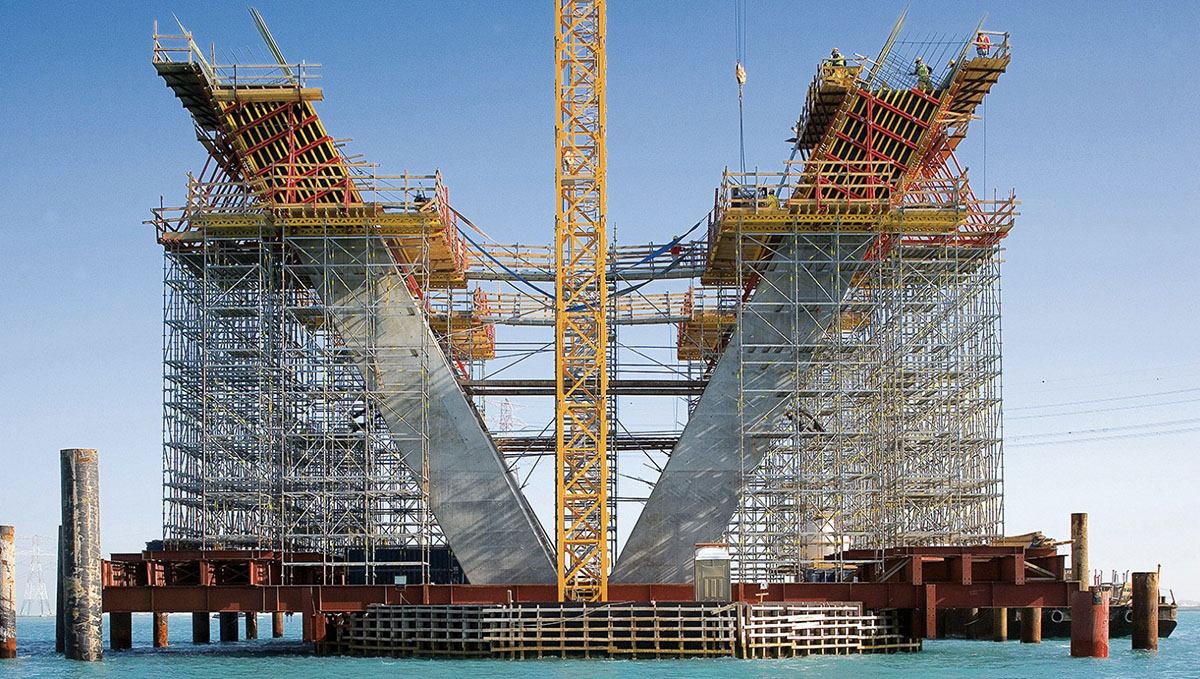

Cuplock 스캐 폴딩 시스템은 세계에서 가장 일반적으로 사용되는 시스템 스캐 폴딩입니다. 이 스캐 폴딩 시스템의 공식 이름은 Cuplok이지만 대부분의 사람들은 Cuplock으로 알고 있습니다. EK Cuplock 스캐 폴딩 시스템은 건설 산업, 근해 건설, 산업 유지 보수 및 선박 건물의 지원 및 액세스 구조에 사용됩니다. 모든 Cuplock 스캐 폴딩 시스템 부품은 모든 스캐 폴딩 산업 표준을 충족하도록 설계 및 제조되었습니다.
Cuplock 스캐 폴딩 시스템에는 건설 공정을 단순화하고 근로자가 건설에 참여할 수있는 빠른 잠금 및 고정 장치가 있습니다. 이 모든 것은 건설 프로젝트의 작업 효율성을 최적화하고 건설 안전 지수를 개선하는 좋은 방법입니다.
| Cuplock 기능 | 세부 |
| 서기가 쉽습니다 | 너트와 볼트 또는 웨지가없고 에서 블레이드를 컵에 고정 시키십시오 . 표준의 각 노드 |
| 견본 | 4 개의 구성 요소 고정 장치만으로 빠르고 간단합니다 . |
| 가벼운 무게 | 3.2mm 두께의 고급 강철을 사용하여 제조 된 Cuplock 스캐 폴딩 시스템은 표준 보다 20% 가볍습니다 . 4mm 두께 스캐 폴딩 튜브 |
| 경제적 | 3 개의 주전자가있는 Cuplock 스캐 폴딩 시스템. |
| 빠른 | 전통적인 스캐 폴딩보다 30% -50% 더 빠릅니다. |
| 튼튼한 | Hot-Dip-Galvanized는 유지 보수가 적고 긴 수명을 제공합니다. |
| 변하기 쉬운 | 수직에서 500mm 컵 간격을 갖춘 Cuplock 스캐 폴딩 시스템은 매우 다양한 외관, 셔링 구조, 원형, 조류, 계단, 이동 타워 등입니다. |
|
| 보드 또는 배텐을 사용하여 0.6m ~ 3.0m 베이. |

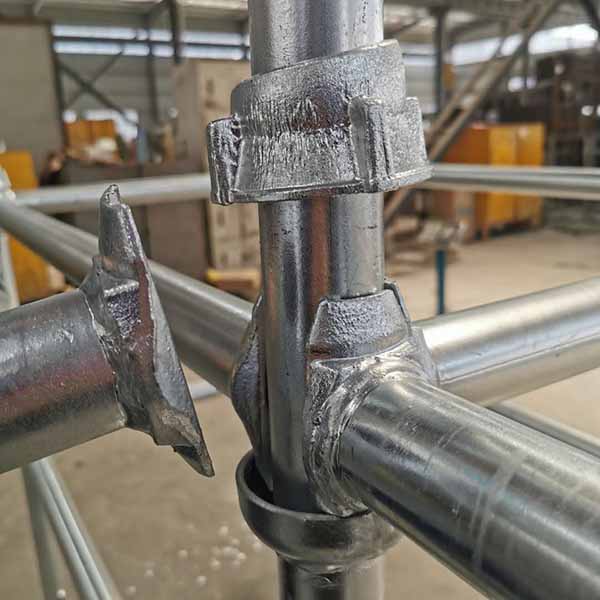

1 ger 원장 블레이드를 하단 컵에 찾으십시오
2 down 상단 컵을 표준 아래로 밀고 회전합니다

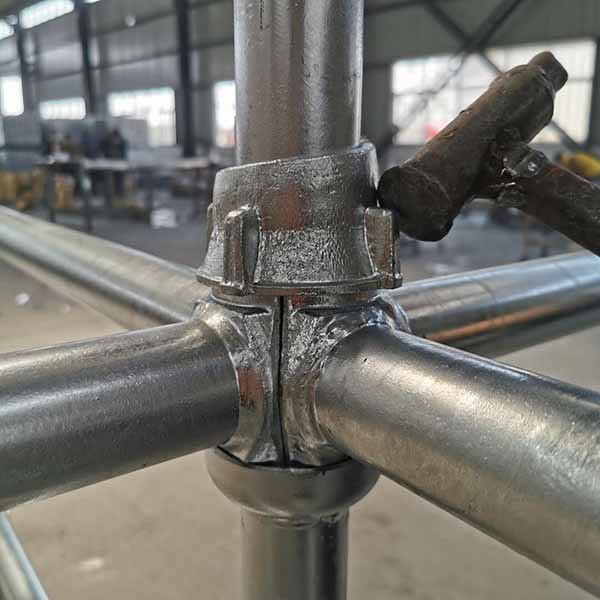

3 hammer 망치 블로우로 조입니다

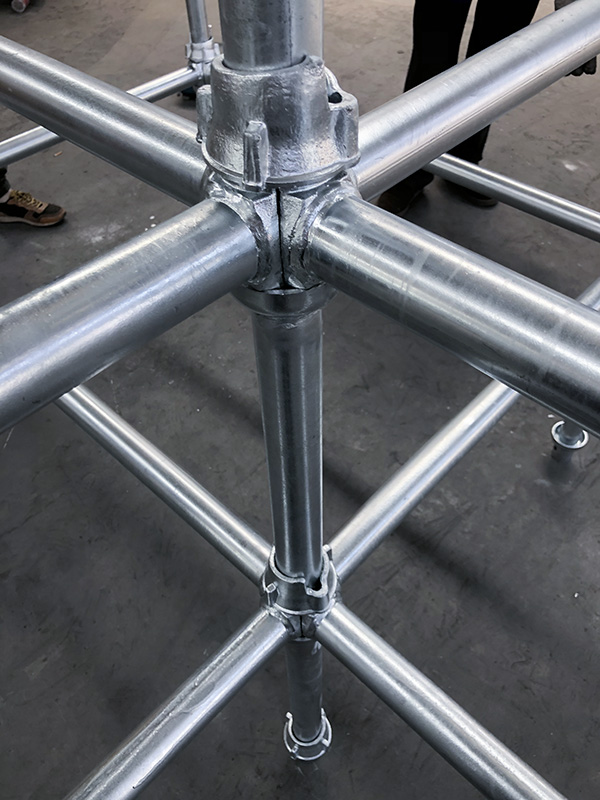

4 Cuplock의 노드 포인트가 완료되었습니다EK 스캐 폴딩은 필요한 고객에게 고품질 범위의 Cuplock 스캐 폴딩 시스템을 제공합니다. Cuplock 스캐 폴딩 시스템의 전체 범위는 국제 품질 표준을 준수하여 고급 원료를 사용하여 완벽하게 제조됩니다. 또한 EK 스캐 폴딩 EK는 고객의 다양한 요구 사항을 충족시키기 위해 이러한 제품에 대한 다양한 사양을 제공 할 수 있습니다. 당사의 제품 범위는 Cuplock Vertical/Standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket 및 Cuplock 액세서리 등이 포함됩니다.
이 표준은 150mm 길이의 정착기 스키 포와 함께 수직 연결을 위해 각각 상단에 제공됩니다. 스피터는 표준 멤버들 사이의 작은 인장력에 저항 할 필요가있을 때 잠금 핀을 받도록 시추됩니다.

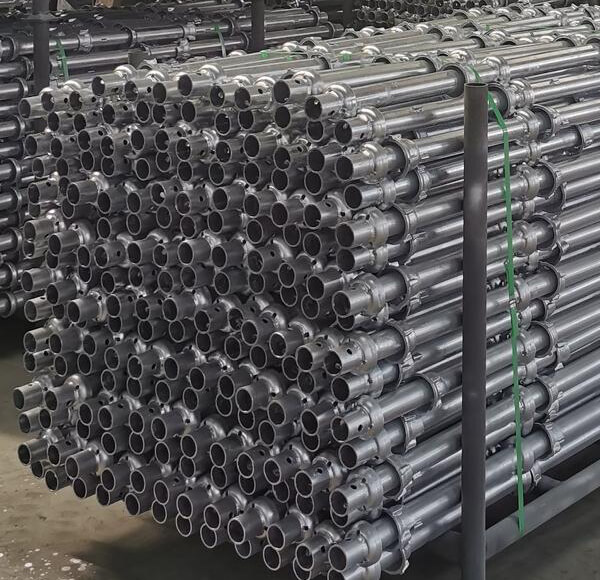

| CUPLOCK 스캐 폴딩 스피소드 표준 / 수직 강철 튜브 : 48.3*3.2mm | |||||
| 암호 | 목 | 길이 | 무게 | ||
| EK-CLS001 | Cuplock Spigotless 표준 | 0.5 m | 1'8 ' | 3.40kg | 7.50 파운드 |
| EK-CLS002 | Cuplock Spigotless 표준 | 1.0m | 3'3 ' | 6.10 kg | 13.45 파운드 |
| EK-Cls003 | Cuplock Spigotless 표준 | 1.5m | 4'11 ' | 8.72kg | 19.22 파운드 |
| EK-CLS004 | Cuplock Spigotless 표준 | 2.0m | 6'6 ' | 11.34 kg | 25.00 파운드 |
| EK-CLS005 | Cuplock Spigotless 표준 | 2.5m | 8'2 ' | 13.95kg | 30.75 파운드 |
| EK-CLS006 | Cuplock Spigotless 표준 | 3.0m | 9'10 ' | 16.57 kg | 36.53 파운드 |
| 요구 사항에 따라 사양을 사용자 정의 할 수 있습니다. | |||||
| Cuplock 스캐 폴딩 Spigotless 표준 / 수직 강철 튜브 : 48.3*3.2mm | |||||
| 암호 | 목 | 길이 | 무게 | ||
| EK-CLS007 | Cuplock Spigotless 표준 | 0.8m | 2'7 ' | 4.56kg | 10.05 LBS |
| EK-CLS008 | Cuplock Spigotless 표준 | 1.3m | 4'3 ' | 7.18kg | 15.83 LBS |
| EK-CLS009 | Cuplock Spigotless 표준 | 1.8m | 6 ' | 9.79 kg | 21.58 LBS |
| EK-CLS010 | Cuplock Spigotless 표준 | 2.3m | 7'6 ' | 12.41 kg | 27.36 LBS |
| EK-CLS011 | Cuplock Spigotless 표준 | 3.0m | 9'9 '' ' | 15.70 kg | 34.61 파운드 |
| 요구 사항에 따라 사양을 사용자 정의 할 수 있습니다. | |||||

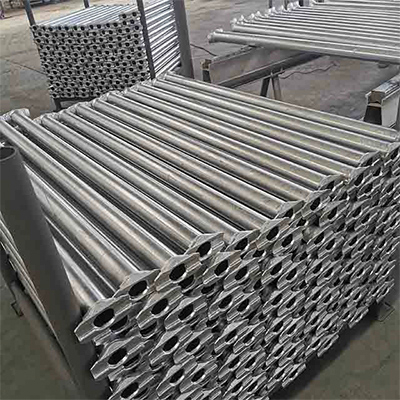

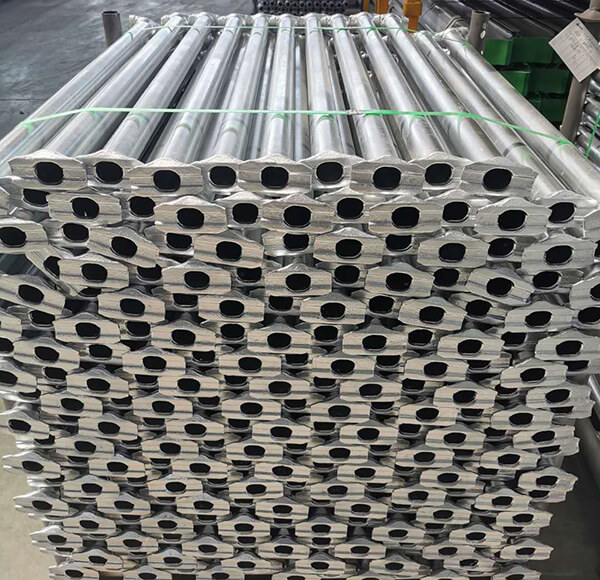

| Cuplock 스캐 폴딩 원장 / 수평 강철 튜브 : 48.3*3.0mm | |||||
| 암호 | 목 | 길이 | 무게 | ||
| EK-CLL001 | Cuplock 원장 | 0.6m | 2 ' | 2.35kg | 5.18 파운드 |
| EK-CLL002 | Cuplock 원장 | 1.0m | 3'3 ' | 3.75kg | 8.27 파운드 |
| EK-CLL003 | Cuplock 원장 | 1.5m | 4'11 ' | 5.47 kg | 12.06 LBS |
| EK-CLL004 | Cuplock 원장 | 2.0m | 6'6 ' | 7.21 kg | 15.90 파운드 |
| EK-CLL005 | Cuplock 원장 | 2.5m | 8'2 ' | 8.93kg | 19.69 파운드 |
| 요구 사항에 따라 사양을 사용자 정의 할 수 있습니다. | |||||
Cuplock Transoms는 48.3*3.2mm 스캐 폴딩 튜브로 제조되며 내부 및 외부 원장 사이에 스패성을 통해 표준 스캐 폴드 보드 보드에 대한 중간 지지대를 제공하도록 설계되었습니다.
| Cuplock 스캐 폴딩 트랜섬 강철 튜브 : 48.3*3.2mm | |||||
| 암호 | 목 | 길이 | 무게 | ||
| EK-CLT001 | Cuplock Transom | 0.56 m | 1'10 '' | 3.79kg | 8.36 파운드 |
| EK-CLT002 | Cuplock Transom | 0.80 m | 2'7 ' | 4.67 kg | 10.30 파운드 |
| EK-CLT003 | Cuplock Transom | 1.30m | 4'3 ' | 6.50 kg | 14.33 파운드 |
| EK-CLT004 | Cuplock Transom | 1.80m | 6 ' | 8.33kg | 18.36 파운드 |
| 요구 사항에 따라 사양을 사용자 정의 할 수 있습니다. | |||||
| Cuplock 스캐 폴딩 브레이스 / 대각선 강철 튜브 : 48.3*3.2mm | |||||
| 암호 | 목 | 길이 | 무게 | ||
| EK-CLB001 | Cuplock 브레이스 | 1.5*1.8m | 4'11 ''*6 ' | 8.70 kg | 19.18 파운드 |
| EK-CLB002 | Cuplock 브레이스 | 1.8*2.0m | 6 '*6'6' ' | 9.80kg | 21.60lbs |
| EK-CLB003 | Cuplock 브레이스 | 1.5*2.5m | 4'11 '*8'2 '' | 10.70 kg | 23.59 파운드 |
| EK-CLB004 | Cuplock 브레이스 | 6'6 '*8'2 '' | 6'6 '*8'2 '' | 11.50 kg | 25.35 파운드 |
| EK-CLB005 | Cuplock 브레이스 | 2.0*3.0m | 6'6 ''*9'10 '' ' | 13.00 kg | 28.66 파운드 |
| 요구 사항에 따라 사양을 사용자 정의 할 수 있습니다. | |||||
EK Cuplock 스캐 폴딩 수직 용접은 주로 세 단계로 나뉩니다.
1. 툴링 장비 거리를 조정하고 하단 컵 간격을 결정하십시오. 스팟 용접을 사용하여 하단 컵과 핀을 수직 튜브에 고정하십시오.
2. 핀에 위치한 핀이 용접되어 있으므로 위치한 핀이 수직 튜브에 단단히 고정되어 있는지 확인하십시오.
3. 하단 컵 전체 용접, 하단 컵의 안정성을 보장하고 시공 및 사용의 안전 지수를 보장합니다.

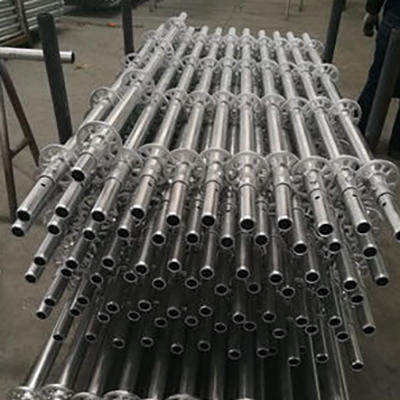

다음은 EK Ringlock 스캐 폴딩 시스템의 카탈로그입니다. 여기에서는 모든 대각선 브레이스, 원장 및 표준 제품을 볼 수 있습니다.
Ringlock 스캐 폴드 카탈로그가 귀하를 만족시킬 수 없다고 생각되면 다운로드 할 파일도 있습니다.
| 다운로드 |
|---|

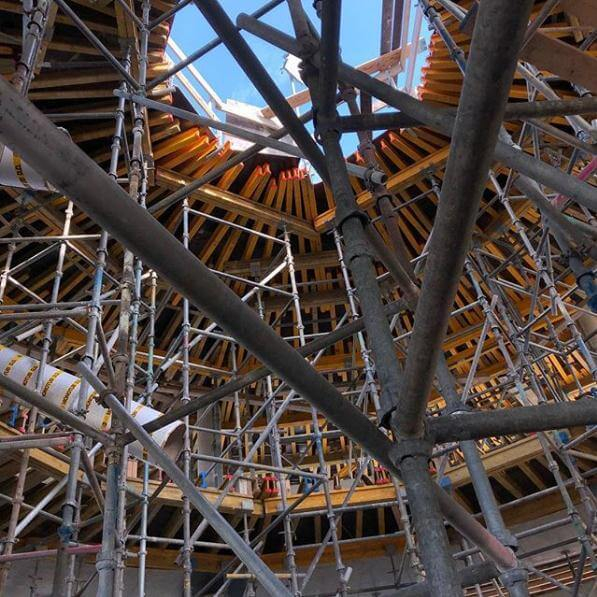

다목적 성과 광범위한 Cuplock은 거의 모든 상황에 이상적인 시스템입니다. 단순한 주거용 건물 프로젝트에서 가장 복잡한
접근 및 지원 구조에 이르기까지 곡선과 복잡한 윤곽을 따라갈 수 있으며 많은 산업 유지 보수 상황에도 적합합니다.

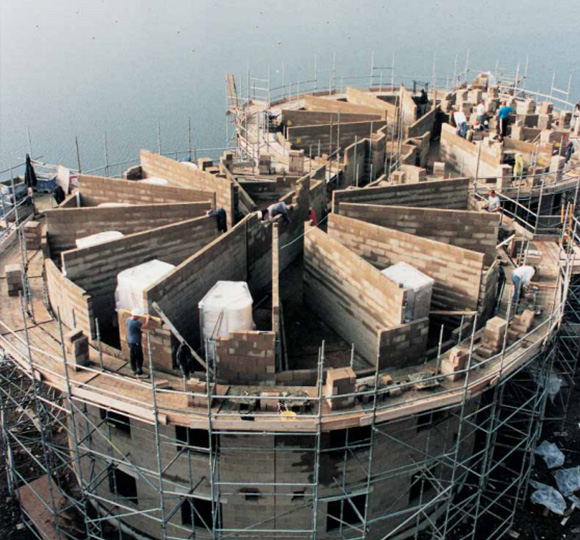

Cuplock 스캐 폴딩 시스템은 원장 / 수평선이 모든 각도에서 표준 / 세로를 고정시킬 수있는 기능입니다. 가변적 인 Cuplock 스캐 폴딩 시스템 크기 곡선 구조를 사용하여 쉽고 잘 실현할 수 있습니다.

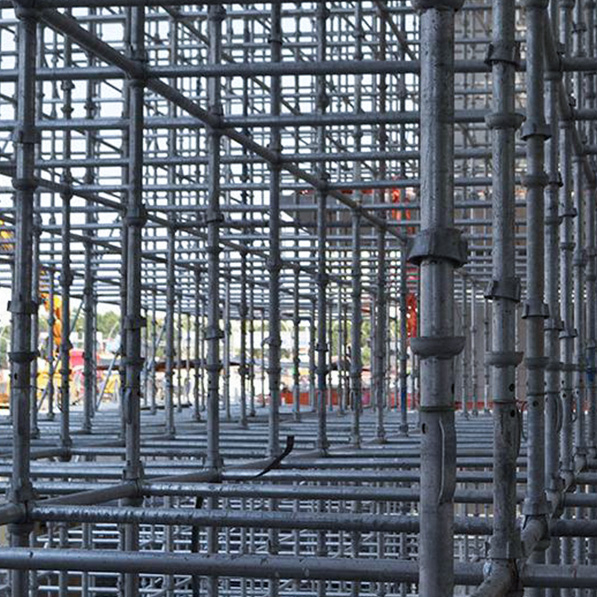

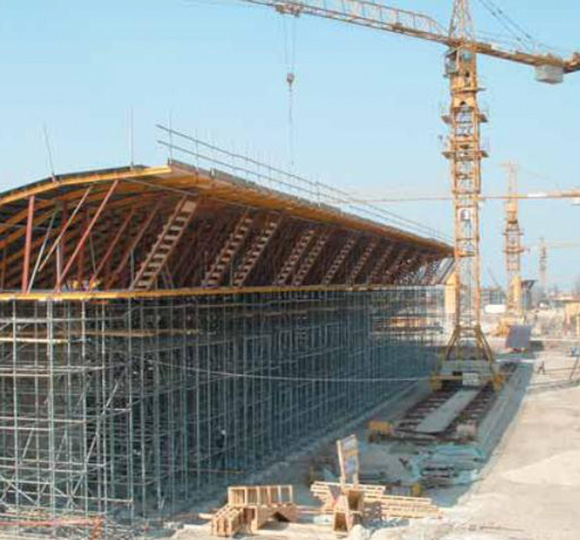

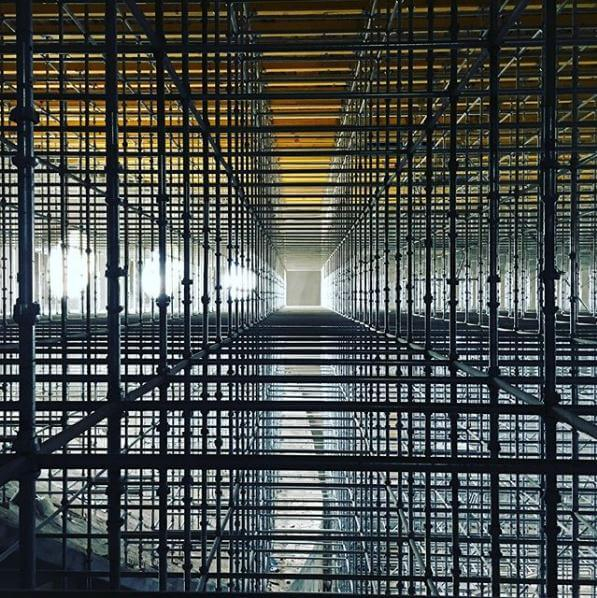

Cuplock 스캐 폴딩 시스템은 스캐 폴딩지지 구조를 만드는 데 널리 사용됩니다. 이 Cuplock 시스템의 아우 트리거 부하 운반 용량은 매우 높습니다. 또한 구성 요소의 범위를 통해 시스템은 사실상 응용 프로그램을 지원하고 응용 프로그램을 지원할 수 있습니다.
Cuplock Staircase Tower는 전통적인 Cuplock 타워에 특수 계단 구성 요소를 통합하여 안전하고 사용자 친화적 인 액세스 솔루션을 만들고 빠르고 쉽게 설치할 수 있습니다.
