Führender Anbieter von Gerüstkupplungen

Gerüstkupplungen, die beim Bau von Gerüsten zum Verbinden von Stahlrohren und als Verbindungsstücke zwischen Stahlrohren und anderen Strukturen verwendet werden, werden häufig in verschiedenen Arten von Gerüsten eingesetzt Für Gerüstprojekte . gibt es in der Regel europäische und japanische Normen. EK als China führend Gerüstkupplungen Der Lieferant von konzentriert sich auf die Einführung europäischer Gerüstbefestigungen, um den Anforderungen der folgenden Länder gerecht zu werden: Österreich, Belgien, Zypern, Tschechische Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Island, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Polen, Portugal, Slowakei, Slowenien, Spanien, Schweden, Schweiz und Vereinigtes Königreich.

Auf dieser Seite:

Arten von Gerüstkupplungen

Nach verschiedenen Größen

Doppelt	Drehkupplung
48,3*34	48,3*34	34*34	34*38
48,3*38	48,3*38	38*38	38*42
48,3*42	48,3*42	42*42	42*60
48,3*48,3	48,3*48,3	-	-
48,3*60	48,3*60	60*60	60*76
48,3*76	48,3*76	76*76	86*89
-	48,3*89	89*89	-

Unsere Gerüstkupplung hat viele internationale Zertifikate erhalten, wie z. B. EN 74-1:2005 und EN 74-1:2005 Abschnitt 7.4.3 usw.

Gesenkgeschmiedete Doppelkupplung

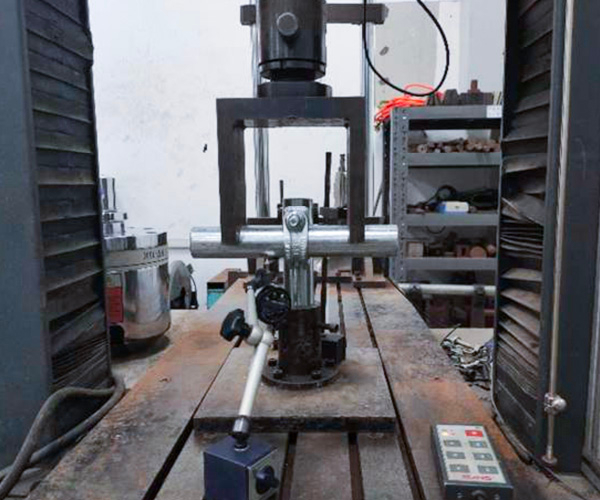

Im Test (Rutschkraft)
Im Test (Failure Force)

Zusammenfassung der Ergebnisse:

NEIN.	Testgegenstand	Testmethode
1	Rutschkraft	EN 74-1:2005
2	Ausfallkraft	EN 74-1:2005

Testergebnisse:

Testklausel	Testgegenstand	Testanforderung	Testergebnis	Abschluss
7.2.1	Rutschkraft	△1≤7mm, Fs,5 %≥10,0 kN	△1=7mm, Fs,5%=15,88kN	Passieren
7.2.1	Rutschkraft	1 mm ≤ △ 2 ≤ 2 mm, Fs, 5 % ≥ 15,0 kN	1 mm ≤ △ 2 ≤ 2 mm, Fs, 5 % = 15,91 kN	Passieren
7.2.2	Ausfallkraft	Ff,5 %/γR2 ≥30,0 kN	Ff,5 %/γR2=50,63 kN	Passieren

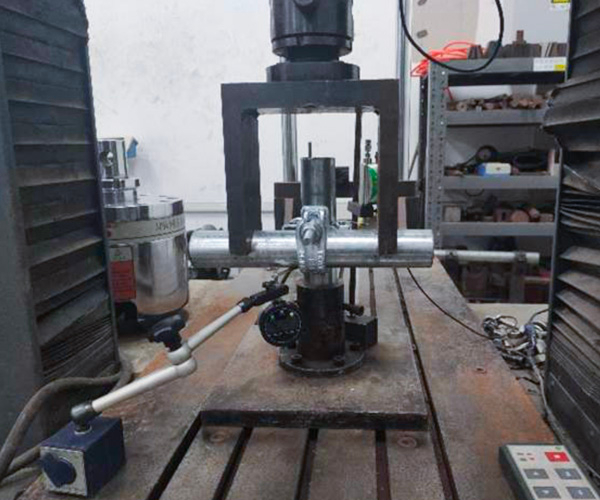

Gesenkgeschmiedete Drehkupplung Klasse „B“

Unter normalen Umständen ist es schwierig, die B-Note zu erreichen, aber wir haben es geschafft

Im Test (Rutschkraft)
Im Test (Failure Force)

Zusammenfassung der Ergebnisse:

NEIN.	Testgegenstand	Testmethode
1	Rutschkraft	EN 74-1:2005
2	Ausfallkraft	EN 74-1:2005

Testergebnisse:

Testklausel	Testgegenstand	Testanforderung (Drehkupplung, Klasse B)	Testergebnis	Abschluss
7.2.1	Rutschkraft	△1≤7mm, Fs,5 %≥10,0 kN	△1≤7mm, Fs,5%=10,6kN	Passieren
7.2.1	Rutschkraft	1 mm ≤ △ 2 ≤ 2 mm, Fs, 5 % ≥ 15,0 kN	Fs=30kN, △2˂1mm	Passieren
7.2.2	Ausfallkraft	Ff,5 %/γR2 ≥20,0 kN	Ff,5 %/γR2=24,4 kN	Passieren

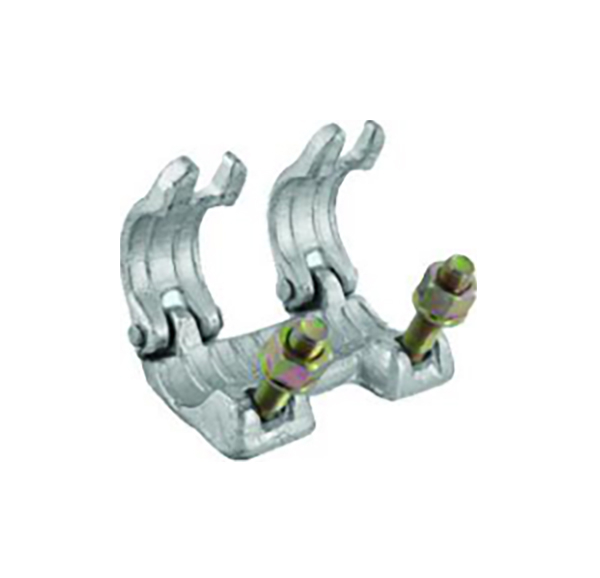

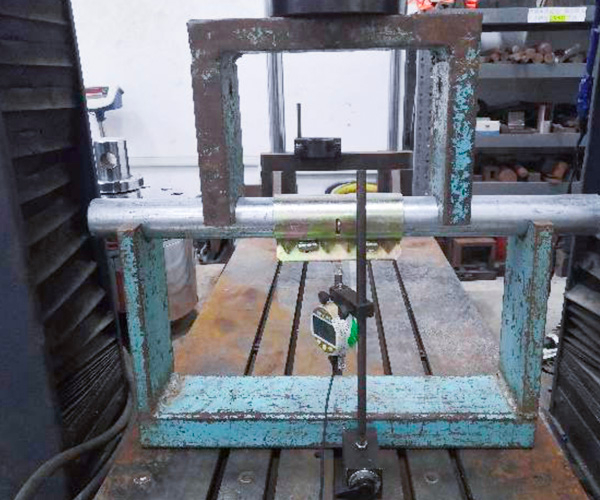

Gepresste Hülsenkupplung

Im Test

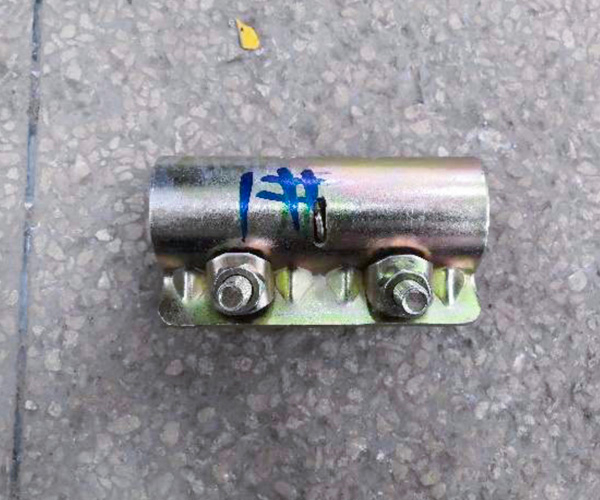

Nach dem Test

Zusammenfassung der Ergebnisse:

NEIN.	Testgegenstand	Testmethode

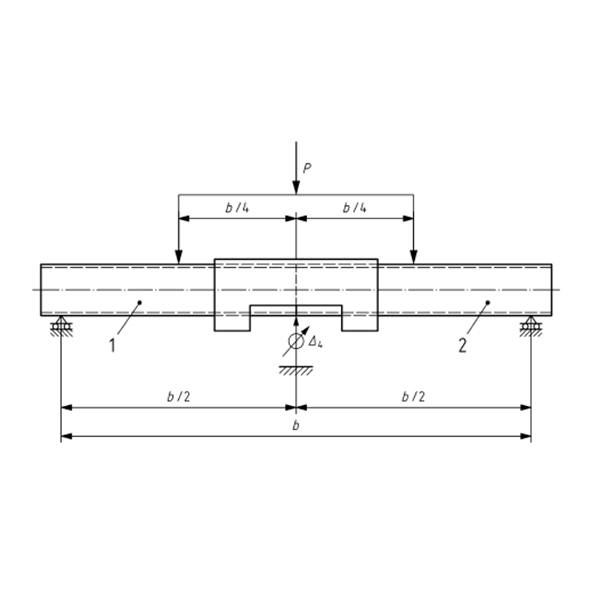

1	Biegemomentwiderstand	EN 74-1:2005 Abschnitt 7.4.3
2	Rutschkraft	EN 74-1:2005 Abschnitt 7.2.1

Testergebnisse:

Testgegenstand

Testanforderung

(Muffenkupplung, Klasse B)

Abschluss

Biegemomentwiderstand

△4=5mm, Mb,5% =1,43kNm

△4=5mm, Mb,5% ≥1,4kNm

Passieren

Putlog / Wrapover-Koppler

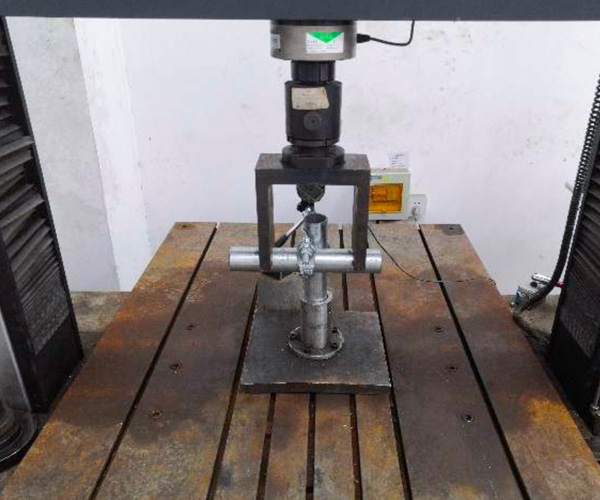

Im Test

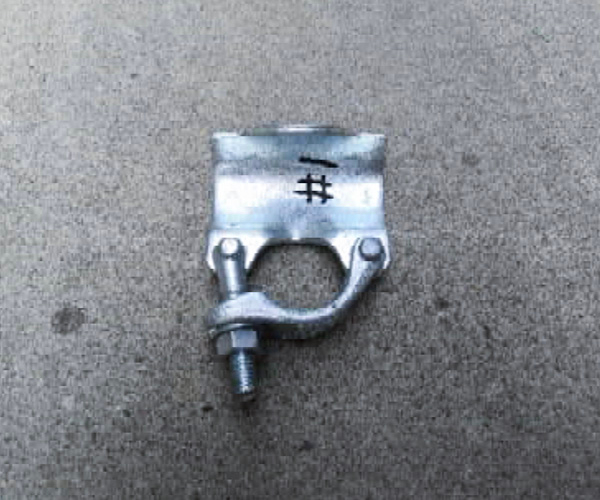

Nach dem Test

Zusammenfassung der Ergebnisse:

NEIN.	Testgegenstand	Testmethode
1	Rutschfestigkeit	BS 1139-2.2:2009+A1:2015 Abschnitt 7 und Anhang A.2

Testergebnisse:

Testgegenstand	Testanforderung	Testergebnis	Abschluss
Rutschfestigkeit	1 mm ≤ △ 2 ≤ 2 mm, Fs, 5 % = 1,83 kN	1 mm ≤ △ 2 ≤ 2 mm, Fs, 5 % ≥ 1,04 kN	Passieren

Träger/Gravlock-Kupplung

Im Test (Festigkeitstest)

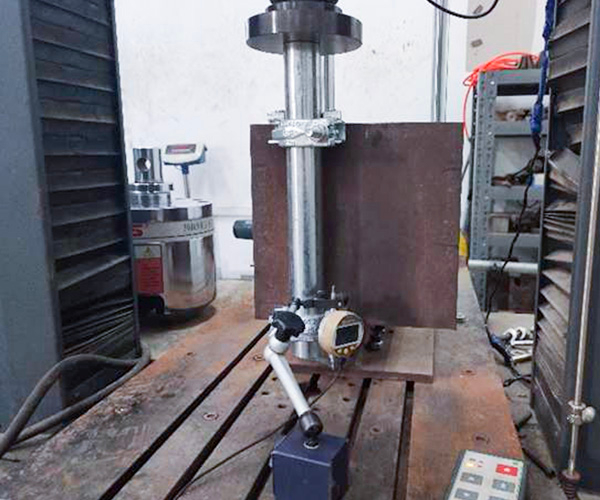

Im Test (Rutschtest entlang des Rohrs)
Im Test (Rutschtest entlang Rohr und Flansch)

Zusammenfassung der Ergebnisse:

NEIN.	Testgegenstand	Testmethode
1	Krafttest	AS/NZS 1576.2:2016 Anhang L
2	Rutschtest entlang des Rohrs	AS/NZS 1576.2:2016 Anhang M
3	Gleittest entlang Rohr und Flansch	AS/NZS 1576.2:2016 Anhang N

Testergebnisse:

Testklausel	Testgegenstand	Testanforderung	Testergebnis	Abschluss
Anhang L	Krafttest	P = 30,0 kN, keine der Flanschklemmen darf eine bleibende Verformung aufweisen	P=30,0 kN, keine der Flanschklemmen zeigte eine bleibende Verformung	Passieren
Anhang M	Rutschtest entlang des Rohrs	P=12,5 kN, Schlupf ≤ 6 mm	P=12,5kN, Schlupf<6mm	Passieren
Anhang N	Gleittest entlang Rohr und Flansch	P=12,5 kN, Schlupf ≤ 6 mm	P=12,5kN, Schlupf<6mm	Passieren

Platinenhalteklammer

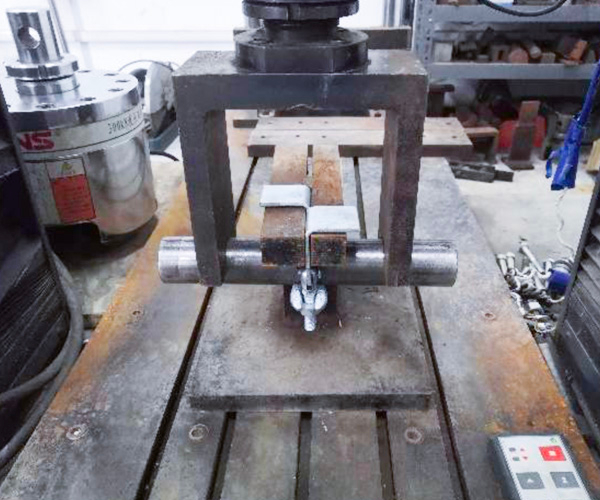

Im Test

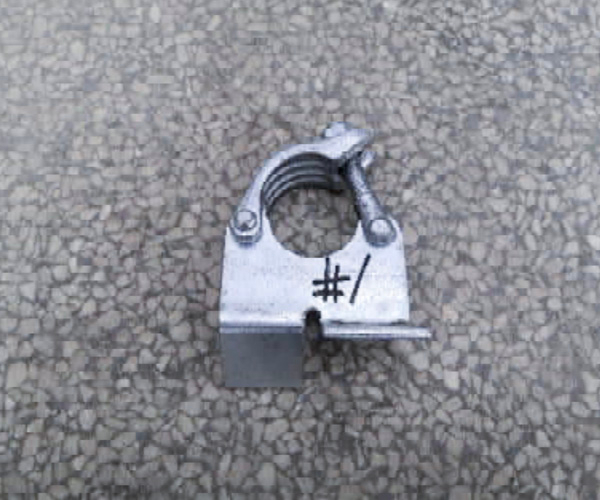

Nach dem Test

Zusammenfassung der Ergebnisse:

NEIN.	Testgegenstand	Testmethode
1	Ausfallkraft	Unter Bezugnahme auf EN 74-1:2005

Testergebnisse:

Testgegenstand	Testergebnis
Testgegenstand	1#	3#	3#	4#	5#	Fp,5 %/γR2
Bruchkraft (kN)	42.84	38.89	43.60	42.91	40.79	29.8

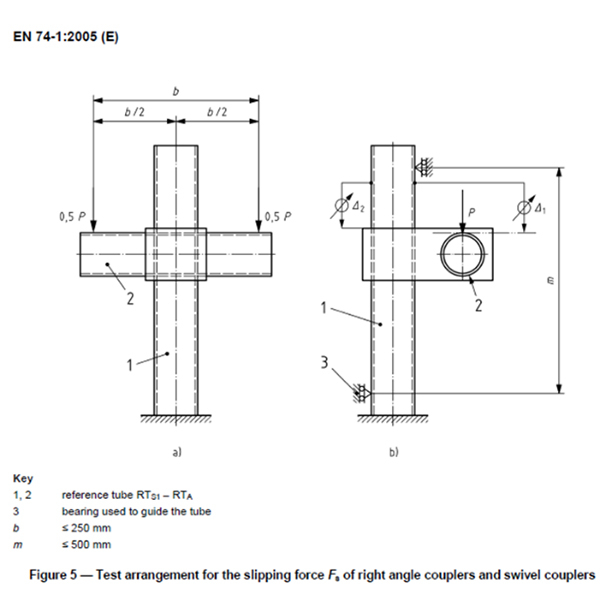

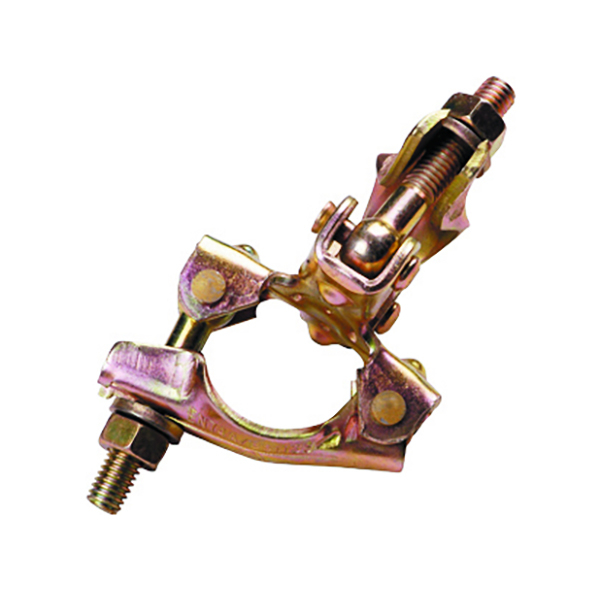

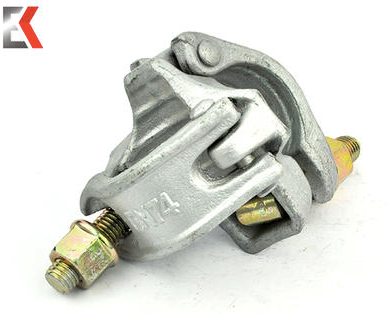

Rechtwinkliger Koppler

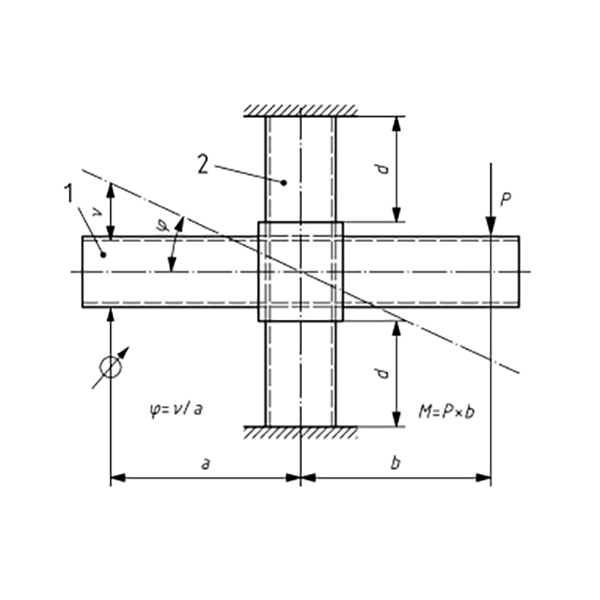

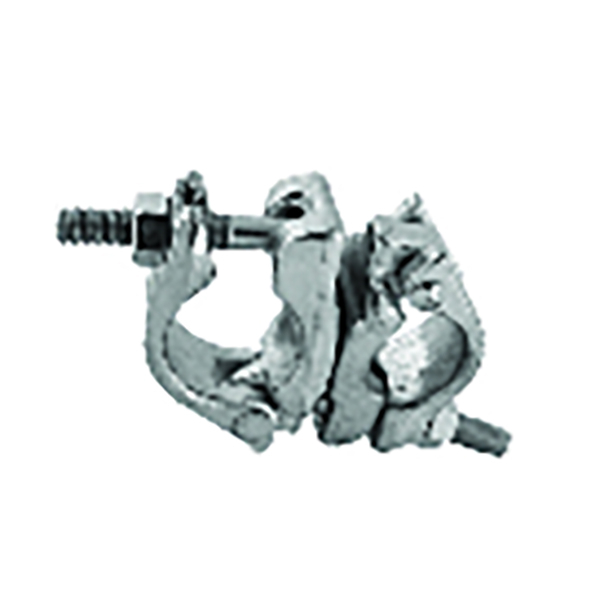

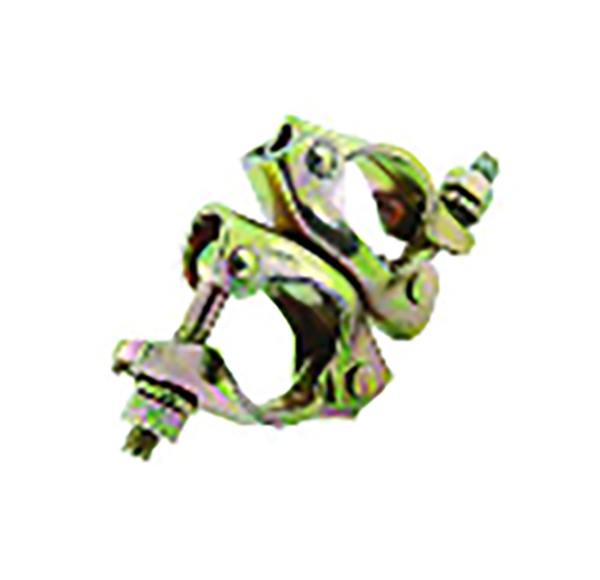

Drehkupplung

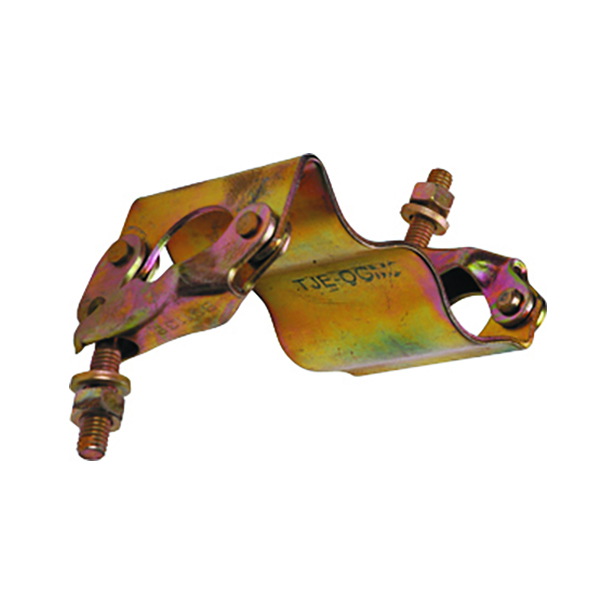

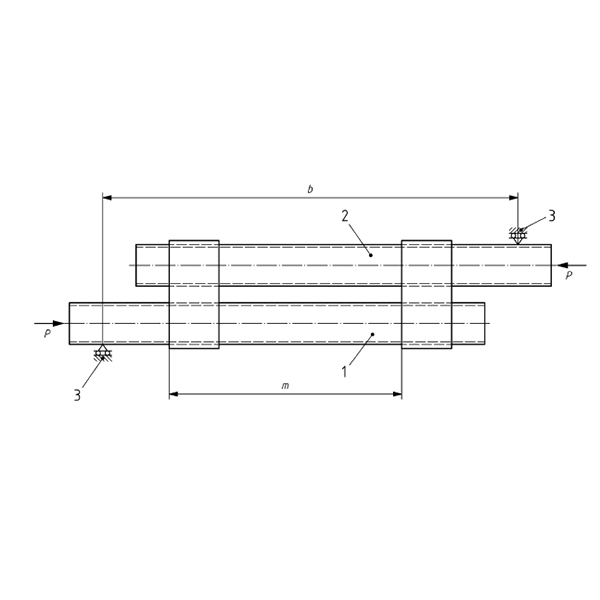

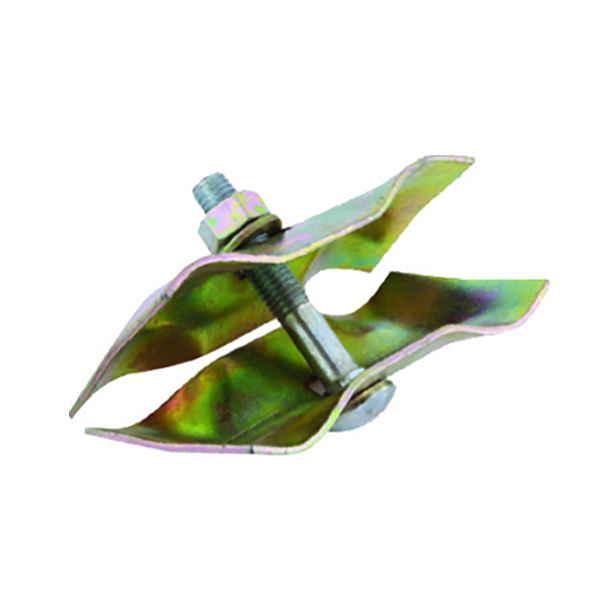

Parallelkoppler

Hülsenkupplungsskizze

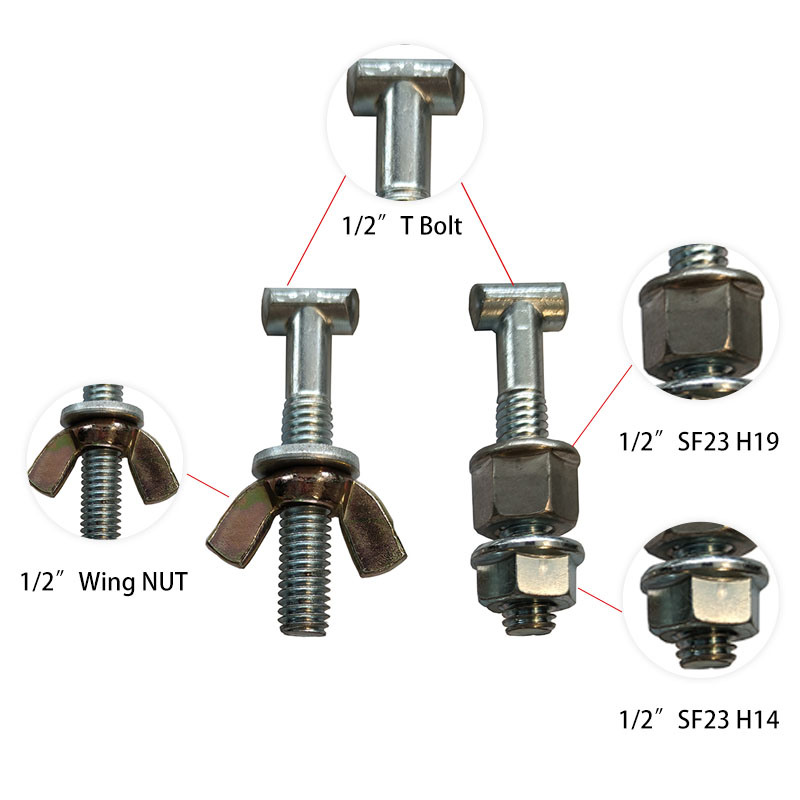

1/2-Zoll-T-Schraube, 1/2-Zoll-Flügelmutter, 1/2-Zoll-SF23-H19 und 1/2-Zoll-SF23-H14

Schlüsselweite für Sechskantmutter und Verwendungsländer
Breite	21	Vereinigtes Königreich und Commonwealth of Nations
Breite	22	USA, Deutschland und einige europäische Länder
Breite	23	Australien
Breite	19	Japan, Südkorea und einige südostasiatische Länder

	Bolzendurchmesser.	Schlüsselweite	Höhe	Schlüsselweite	Höhe	Schlüsselweite	Höhe
Sechskantmutter	1/2'	S21	H11	S22	H11	S23	H11
		SF21	H14	SF22	H14	SF23	H14
		SF21	H19	SF22	H19	SF23	H119
		S21	H15
	M14	S22	H11	S23	H11
		SF22	H14	SF23	H14
		SF22	H19	SF23	H119
	M12	SF19	H9
Flügelmutter	1/2

	Durchm.	Effektive Länge / Bolzenlänge	Verwenden
T-Bolzen	1/2	75-88	Vereinigtes Königreich und Commonwealth of Nations

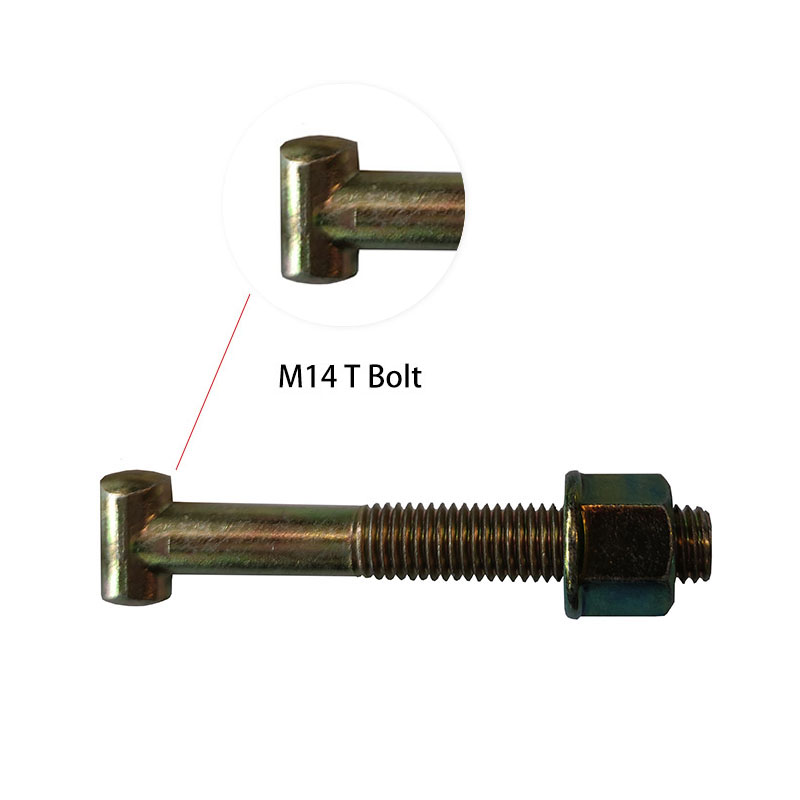

	M14	75-87	USA, Deutschland und einige europäische Länder
	M14	98-110	USA, Deutschland und einige europäische Länder

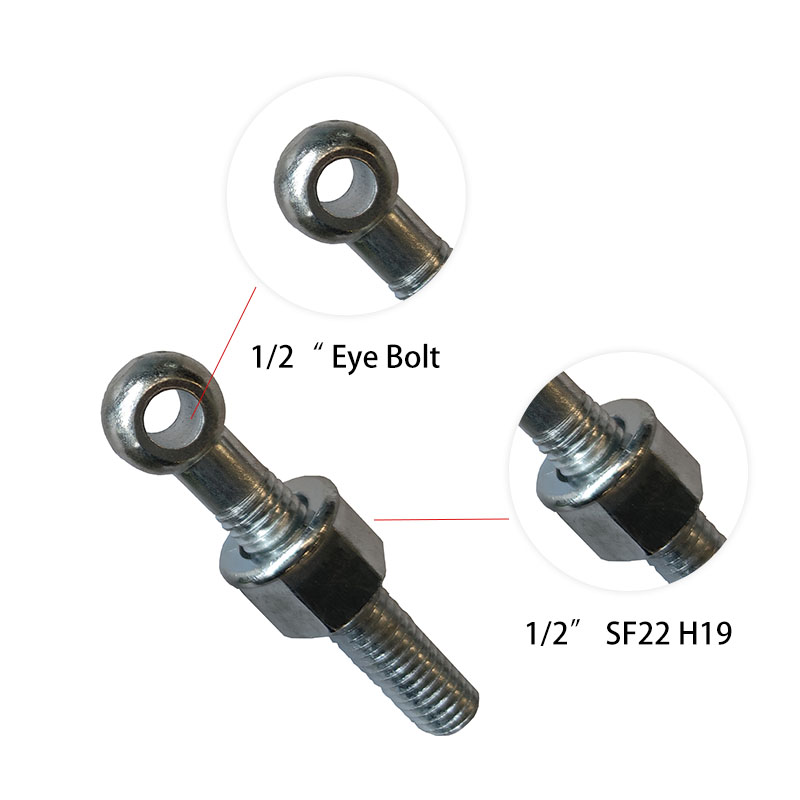

Augenschraube	1/2	67-86	Vereinigtes Königreich und Commonwealth of Nations
	M12	57-73	Vereinigtes Königreich und Commonwealth of Nations
	M14	70-90	USA, Deutschland und einige europäische Länder
Spaltender Endbolzen	1/2	45-82	Für Putlog-Koppler, BRC usw.

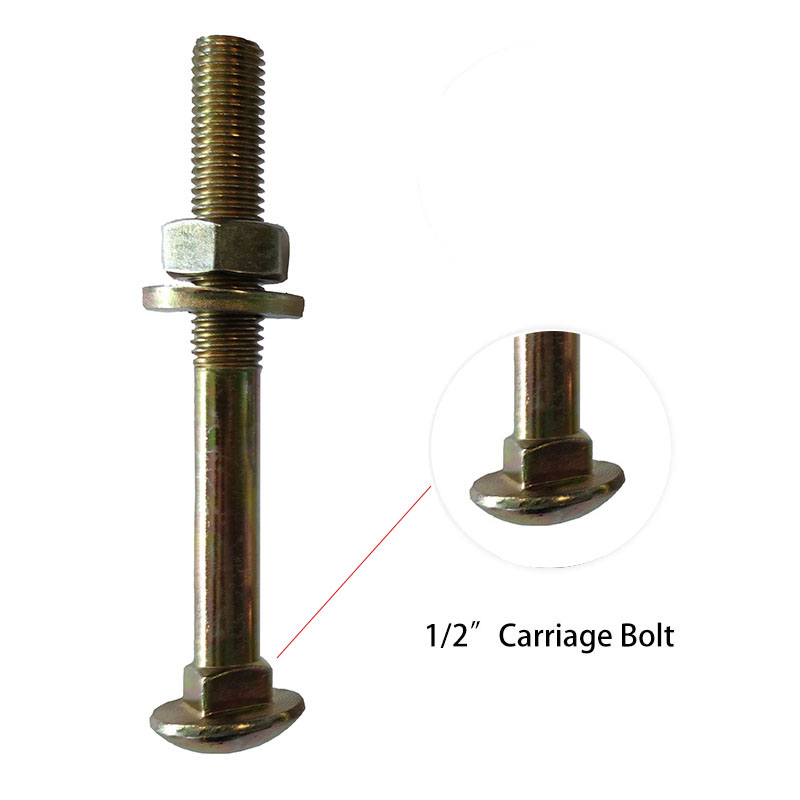

Schlossschraube	1/2	116-125	Für Rohraußenschelle, Universalschelle etc.
Schlossschraube	1/2	85-92	Für Rohraußenschelle, Universalschelle etc.
Sechskantschraube	M16	72-80	Für Trägerkupplung, DF-Verbindungsstift
Flache T-Schraube	1/2	66-76	Für italienische Kupplungen

	Dicke	Innen-/Außendurchmesser.
Waschmaschine	3.5	13-26
Waschmaschine	5	13-26

Je nach Designstil verschiedener Länder: britischer Typ, amerikanischer Typ, deutscher Typ, italienischer Typ, japanischer, koreanischer Typ usw.

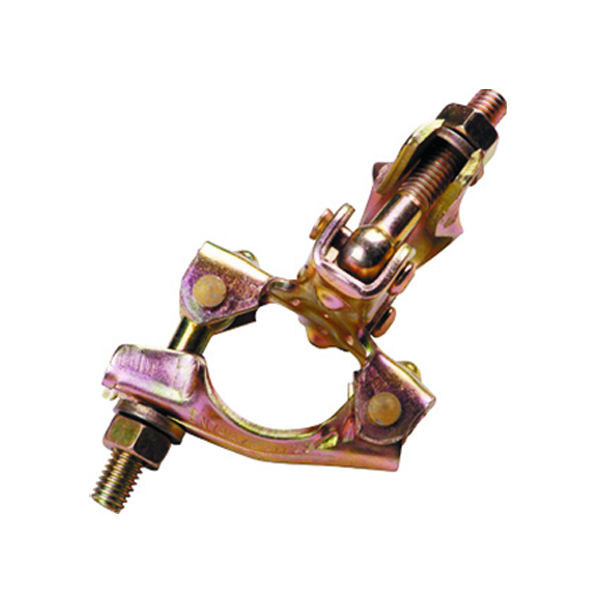

Britischer Typ:

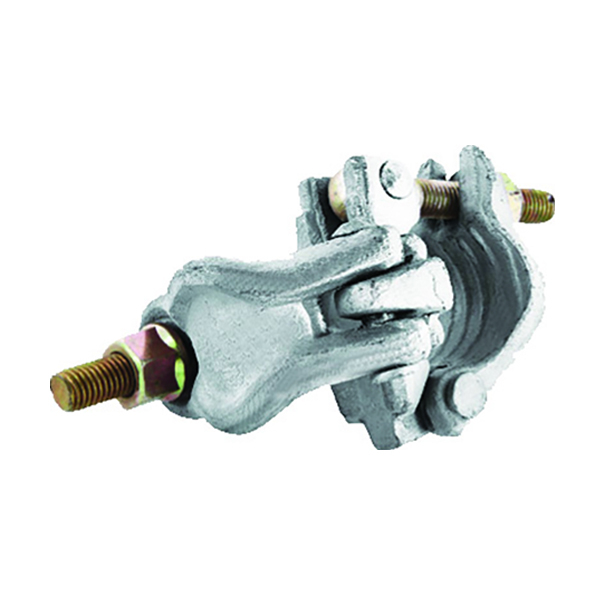

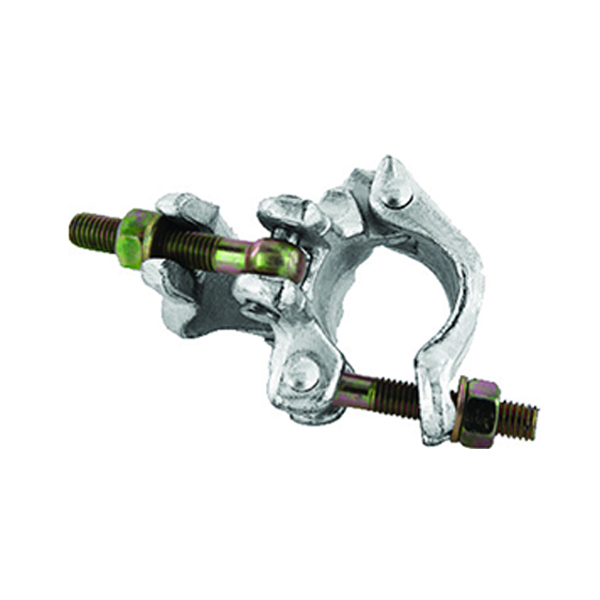

Amerikanischer Typ:

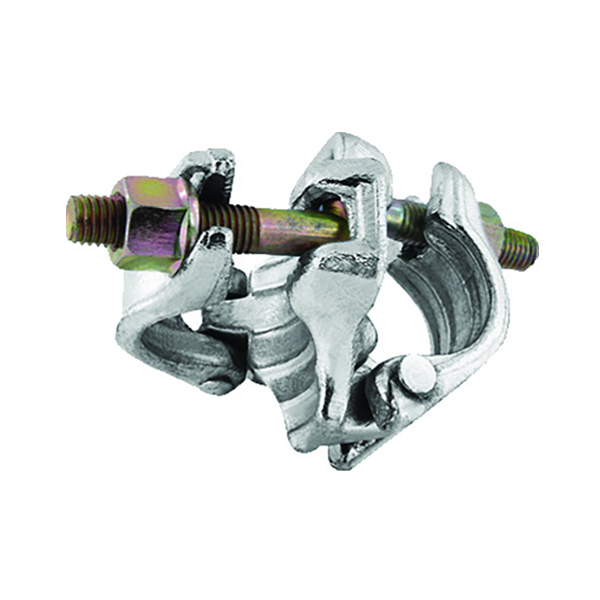

Deutscher Typ:

Italienischer Typ:

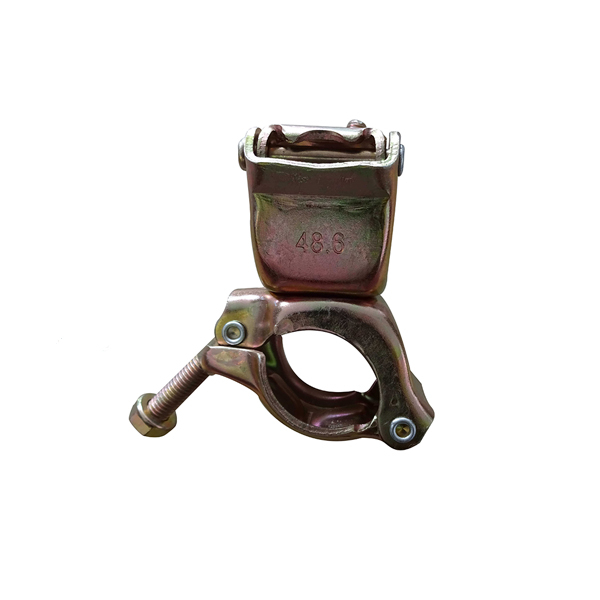

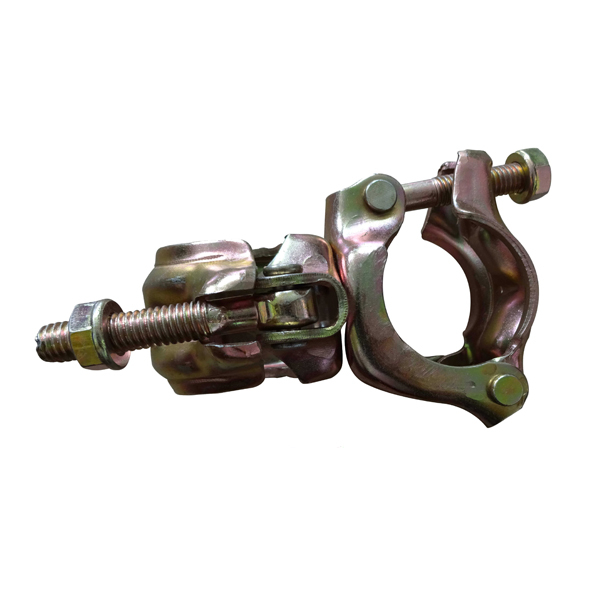

Japanischer, koreanischer Typ

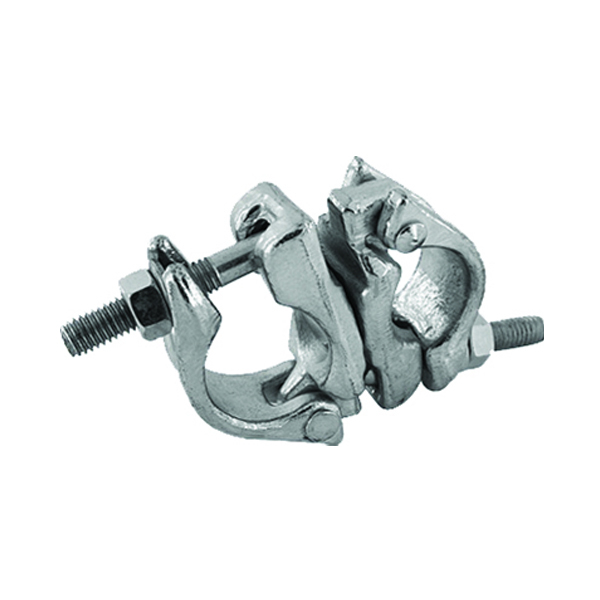

Geschmiedete Gerüstkupplungen:

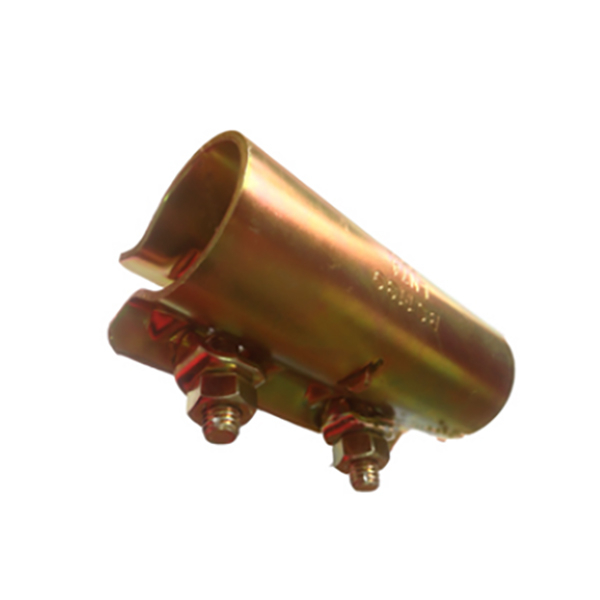

Gepresste Kupplungen:

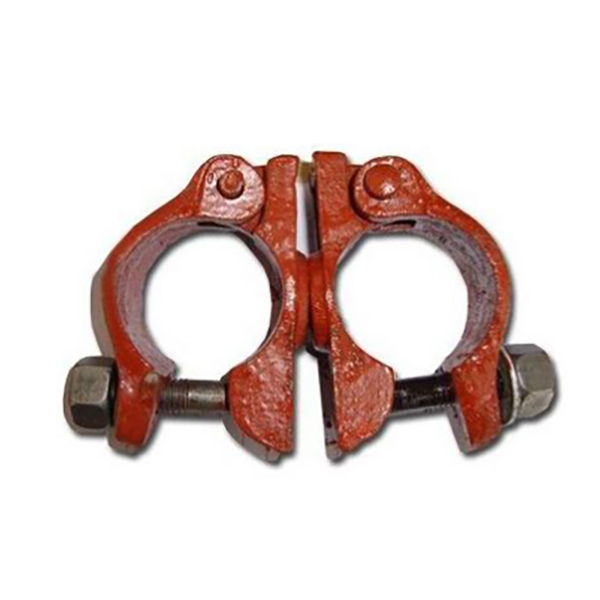

Gusskupplungen:

Video zu Gerüstkupplungen aus Aluminium

EK Scaffolding verfügt als Gerüstkupplung in China über fortschrittliche Produktionsausrüstung für geschmiedete Kupplungen und gepresste
Kupplungen Geschmiedete Gerüstscharen verwenden einen Hochfrequenz-Elektroofen, um verschiedene Spezifikationen von Baustahl auf einen Austenitzustand von 950–1050 zu erhitzen. Nach 4000 kN kann einmaliges Schmieden seine Organisationsstruktur und seine mechanischen Eigenschaften verbessern und dadurch die Plastizität und die mechanischen Eigenschaften des Produkts verbessern.

Broschüre zu Aluminium-Gerüstkupplungen

Hier finden Sie eine Broschüre mit EK-Gerüstkupplungsprodukten. Sie können den Guss und die speziell geformte Kupplung sehen. Presskupplung , Hülsengerüstkupplung und andere relevante Gerüstprodukte aus dieser Broschüre.

Herunterladen

Warum sollten Sie sich für EK-Gerüstkupplungen entscheiden?

Das Unternehmen EK Scaffolding ist ein chinesischer Gerüsthersteller, der mit Kupplungen begann. Wir verfügen über 14 Jahre Erfahrung in dieser Gerüstbranche. Die Werte von EK Scaffolding sind professioneller Service, Qualitätssicherung und schnelle Lieferung.
