نظام السقالات Cuplock هو سقالات النظام الأكثر استخدامًا في العالم. الاسم الرسمي لنظام السقالات هذا هو cuplok ، لكن معظم الناس يعرفونه باسم cuplock. يتم استخدام نظام السقالات EK Cuplock في هياكل الدعم والوصول في صناعة البناء والبناء البحري والصيانة الصناعية وبناء السفن. وجميع أجزاء نظام السقالات Cuplock مصممة وتصنيعها لتلبية جميع معيار صناعة السقالات.
يحتوي نظام سقالة Cuplock على أجهزة قفل وربط سريعًا يبسط عملية البناء ويجعل من أكثر أمانًا للمشاركة في البناء. كل هذه طرق جيدة لتحسين كفاءة عمل مشاريع البناء وتحسين مؤشر سلامة البناء.
لهذه الصفحة ：
ما هو سقالة cuplock
نظام السقالات Cuplock ، هو نظام سقالة يستخدم 'Cup ' و 'Blade ' لقفل العمودي/القياسي والأفقي/دفتر الأستاذ معًا ، ويغلق الشفرات عن طريق تواء الكوب. لا يستخدم نظام سقالة cuplock هذا الجوز أو الترباس أو إسفين. نقطة عقدة سقالة سقالة Cuplock ثورية ، وتجعلها أسرع وأسهل من أي شيء آخر
نظام السقالات.
لماذا تختار Cuplock؟
هيكل مفصل سقالات السقالات Cuplock معقولة ، عملية إنتاج بسيطة ، تشغيل سهلة ، مجموعة واسعة من الاستخدام ، مقارنةً بالسقالات التقليدية ، يحتوي نظام سقالة cuplock على الميزات الرائعة التالية:
ميزات cuplock
تفاصيل
من السهل الوقوف
لا جوز وتربث أو إسفين ، ما عليك سوى قفل الشفرة في كوب في كل عقدة على المعيار.
عينة
سريع وبسيط لإقامة مع أربعة مكونات فقط .
وزن خفيف
يتم تصنيعه باستخدام نظام سقالة Cuplock عالي السماكة 3.2 مم ، ويكون نظام سقالة Cuplock أخف بنسبة 20 ٪ من أنبوب السقالات القياسي 4 مم.
اقتصادي
نظام السقالات cuplock مع ثلاثة فقط maincomponents.
سريع
30 ٪ -50 ٪ أسرع من السقالات التقليدية.
متينة
يوفر Hot-dip-galvanized صيانة منخفضة وعمر طويل.
متنوع القدرات
مع فترات كوب 500 مم على العمودي ، يعد نظام سقالات Cuplock واجهة متعددة الاستخدامات للغاية ، وهياكل شوائب ، دائرية ، أبراج ، أبراج متنقلة ، إلخ.
مرن
من 0.6 م إلى 3.0 متر من الخلجان باستخدام الألواح أو battens.
إجراء قفل الكأس:
فيما يلي صور توضح كيفية تثبيت نظام سقالات Cuplock
:

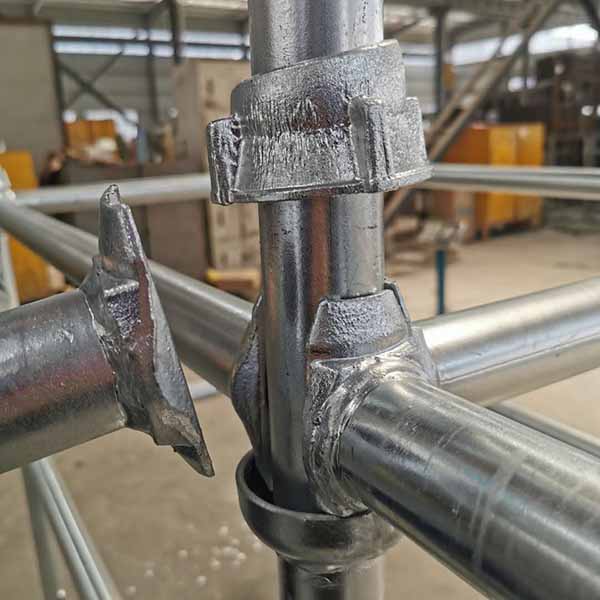

1 、 حدد موقع شفرة دفتر الأستاذ في الكوب السفلي

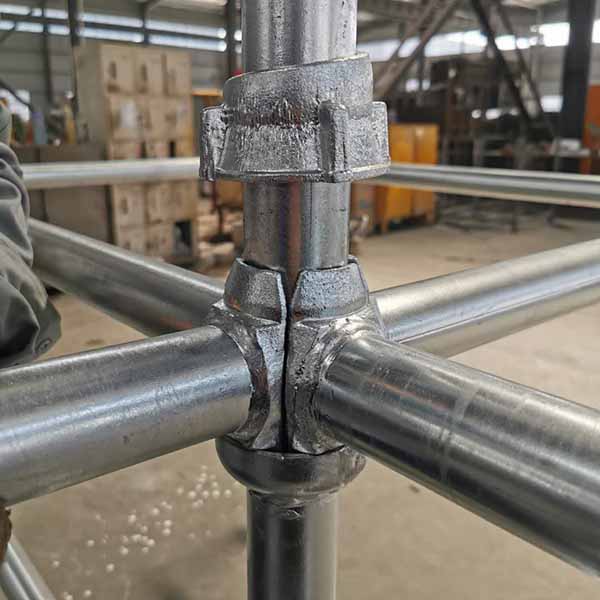

2 、 حرك الكوب العلوي أسفل المعيار وتدوير
3 、 تشديد بضربة مطرقة

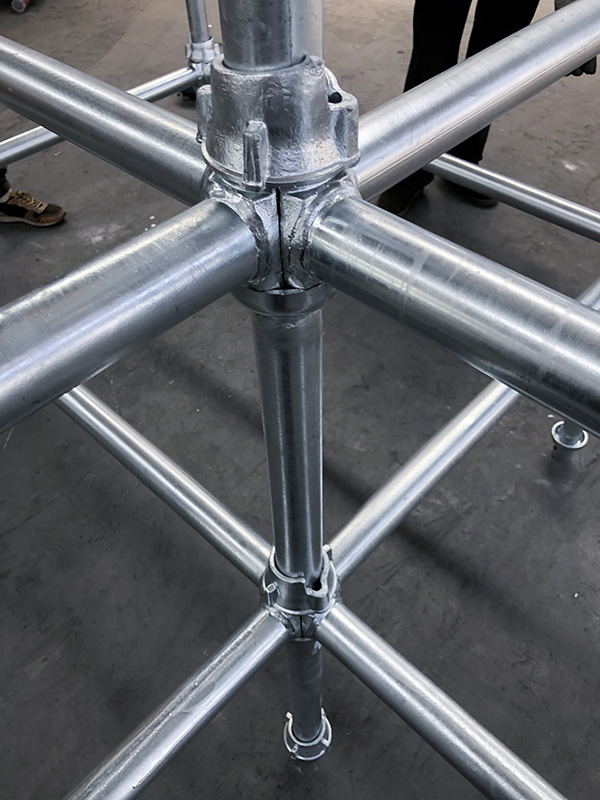

4 、 اكتمال نقطة عقدة Cuplock

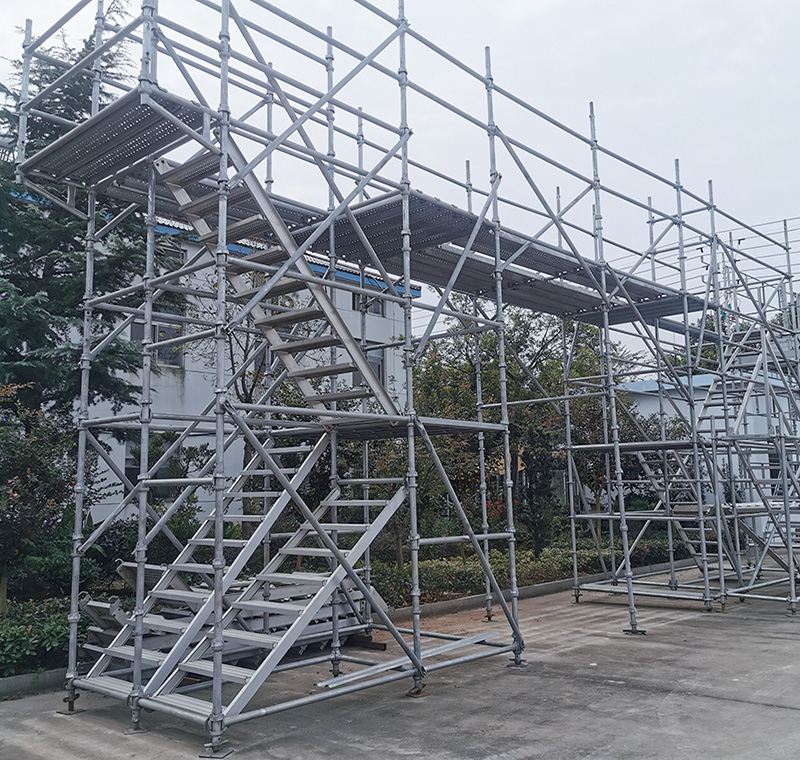

أجزاء أنظمة السقالات cuplock
يوفر EK Scaffolding مجموعة عالية الجودة من نظام سقالات Cuplock للعملاء ذوي الاحتياجات. يتم تصنيع مجموعة كاملة من نظام سقالات Cuplock تمامًا باستخدام مواد خام عالية الجودة ، وفقًا لمعايير الجودة الدولية. علاوة على ذلك ، يمكن أن توفر EK Scaffolding EK مجموعة متنوعة من المواصفات لهذه المنتجات ، من أجل تلبية متطلبات مختلفة للعملاء. يتضمن نطاق منتجاتنا cuplock عمودي/قياسي ، مؤشر كوبلوك/أفقي ، cuplock transom ، قوس قفزة cuplock وملحقات cuplock إلخ.
أجزاء أنظمة السقالات الأساسية CUPLOCK تصنعها SCAFFOLDING هي على النحو التالي:
قياسي / عمودي
يتم استخدام هذه المعايير بالاقتران مع spigots المتكاملة ، طولها 150 مم ، في الجزء العلوي من كل لاتصالات عمودية. يتم حفر spigots لتلقي دبابيس قفل ، عندما يكون من الضروري مقاومة قوى الشد البسيطة بين الأعضاء القياسية
Cuplock Scaffolding Spigoted Standard / Vertical
أنبوب الصلب: 48.3*3.2mm
شفرة
غرض
طول
وزن
EK-CLS001
cuplock معيار spigotless
0.5 م
1'8 '
3.40 كجم
7.50 رطل
EK-CLS002
cuplock معيار spigotless
1.0 م
3'3 '
6.10 كجم
13.45 رطل
EK-CLS003
cuplock معيار spigotless
1.5 م
4'11 '
8.72 كجم
19.22 رطل
EK-CLS004
cuplock معيار spigotless
2.0 م
6'6 '
11.34 كجم
25.00 رطل
EK-CLS005
cuplock معيار spigotless
2.5 م
8'2 '
13.95 كجم
30.75 رطل
EK-CLS006
cuplock معيار spigotless
3.0 م
9'10 '
16.57 كجم
36.53 رطل
يمكن تخصيص المواصفات وفقًا للمتطلبات.
القياسي / العمودي بدون سبجوت
لا تحتوي هذه المعايير على حنفية ، فإن هذا المزيج من المكونات سوف تلبي جميع ارتفاعات Soffit الممتدة ، ولكن بالنسبة للارتفاعات المنخفضة ، يتيح التصميم الخالص فقط إدخال الرافعات مع مكونات الرأس المختلفة لتلبية متطلبات تطبيقات الدعم المختلفة مثل دعم حزمة الألومنيوم أو أنظمة التزلج.
cuplock سقالة القياسية / العمودي
أنبوب الصلب: 48.3*3.2mm
شفرة
غرض
طول
وزن
EK-CLS007
cuplock معيار spigotless
0.8 م
2'7 '
4.56 كجم
10.05 رطل
EK-CLS008
cuplock معيار spigotless
1.3 م
4'3 '
7.18 كجم
15.83 رطل
EK-CLS009
cuplock معيار spigotless
1.8 م
6 '
9.79 كجم
21.58 رطل
EK-CLS010
cuplock معيار spigotless
2.3 م
7'6 '
12.41 كجم
27.36 رطل
EK-CLS011
cuplock معيار spigotless
3.0 م
9'9 ''
15.70 كجم
34.61 رطل
يمكن تخصيص المواصفات وفقًا للمتطلبات.
دفتر الأستاذ / الأفقي cuplock
يتم تصنيع دفتر الأستاذ Cuplock من أنبوب السقالات 48.3*3.0 مم مع نهايات شفرة فولاذية مزورة والتي تحدد موقعها في أكواب أسفل المعايير ويتم قفلها في مكانها من أعلى الكؤوس المقابلة. تتوفر دفتر الأستاذ بأطوال مختلفة لتوفير مواصفات الشبكة المطلوبة للسقالات أو
الصياغة.
كوبوك سقالة دفتر الأستاذ / أفقي
أنبوب الصلب: 48.3*3.0mm
شفرة
غرض
طول
وزن
EK-CLL001
دفتر الأستاذ Cuplock
0.6 م
2 '
2.35 كجم
5.18 رطل
EK-CLL002
دفتر الأستاذ Cuplock
1.0 م
3'3 '
3.75 كجم
8.27 رطل
EK-CLL003
دفتر الأستاذ Cuplock
1.5 م
4'11 '
5.47 كجم
12.06 رطل
EK-CLL004
دفتر الأستاذ Cuplock
2.0 م
6'6 '
7.21 كجم
15.90 رطل
EK-CLL005
دفتر الأستاذ Cuplock
2.5 م
8'2 '
8.93 كجم
19.69 رطل
يمكن تخصيص المواصفات وفقًا للمتطلبات.

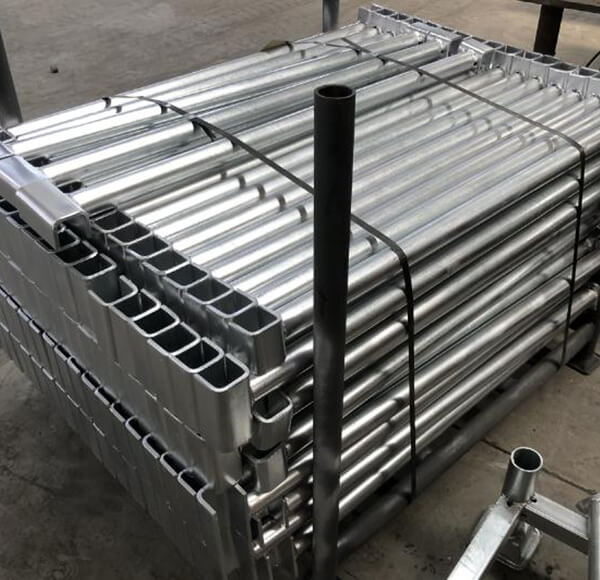

cuplock transom
يتم تصنيع Transoms cuplock من أنبوب سقالة 48.3*3.2 ملم ومصمم لتوفير الدعم المتوسط لألواح سقالة قياسية عن طريق الامتداد بين الأستاذ الداخلي والخارجي.
cuplock سقالة transom
أنبوب الصلب: 48.3*3.2mm
شفرة
غرض
طول
وزن
EK-CLT001
cuplock transom
0.56 م
1'10 ''
3.79 كجم
8.36 رطل
EK-CLT002
cuplock transom
0.80 م
2'7 '
4.67 كجم
10.30 رطل
EK-CLT003
cuplock transom
1.30 م
4'3 '
6.50 كجم
14.33 رطل
EK-CLT004
cuplock transom
1.80 م
6 '
8.33 كجم
18.36 رطل
يمكن تخصيص المواصفات وفقًا للمتطلبات.
دعامة cuplock / قطري
يتم تصنيع أقواس Cuplock من أنبوب سقالة 48.3*3.2 ملم وكل دعامة لها نهايات شفرة دوارة. وظيفتها هي توفير تسوية عرضية وطولية لهياكل السقالات.
دعامة سقالة Cuplock / قطري
أنبوب الصلب: 48.3*3.2mm
شفرة
غرض
طول
وزن
EK-CLB001
دعامة cuplock
1.5*1.8m
4'11 ''*6 '
8.70 كجم
19.18 رطل
EK-CLB002
دعامة cuplock
1.8*2.0m
6 '*6'6' '
9.80 كجم
21.60 رطل
EK-CLB003
دعامة cuplock
1.5*2.5m
4'11 '*8'2 ''
10.70 كجم
23.59 رطل
EK-CLB004
دعامة cuplock
6'6 '*8'2 ''
6'6 '*8'2 ''
11.50 كجم
25.35 رطل
EK-CLB005
دعامة cuplock
2.0*3.0M
6'6 ''*9'10 ''
13.00 كجم
28.66 رطل
يمكن تخصيص المواصفات وفقًا للمتطلبات.
فيديو سقالة cuplock
ينقسم اللحام العمودي بشكل أساسي إلى ثلاث خطوات:
1. اضبط مسافة معدات الأدوات وحدد الفاصل الزمني للأكواب السفلية. استخدم اللحام الفوري لإصلاح الكؤوس السفلية ودبابيس موجودة إلى الأنبوب العمودي.
2. دبابيس موجودة لحام كامل ، والتي تتأكد من أن المسامير الموجودة مثبتة بحزم على الأنبوب العمودي.
3. أكواب أسفل اللحام الكامل ، لضمان استقرار الكؤوس السفلية وضمان مؤشر السلامة في البناء والاستخدام.
السقالات cuplock سريعة ودائمة للاستخدام.
كاتالوج السقالات cuplock
هنا كتالوج نظام سقالة EK Ringlock. يمكنك رؤية كل دعاماتنا القطرية ، ودفتر الأستاذ والمنتجات القياسية هنا.
إذا شعرت أن كتالوج Scaffold Ringlock لا يمكن أن يرضيك ، فلدينا أيضًا ملفات للتنزيل.
تحميل
مشاريع نظام السقالات cuplock

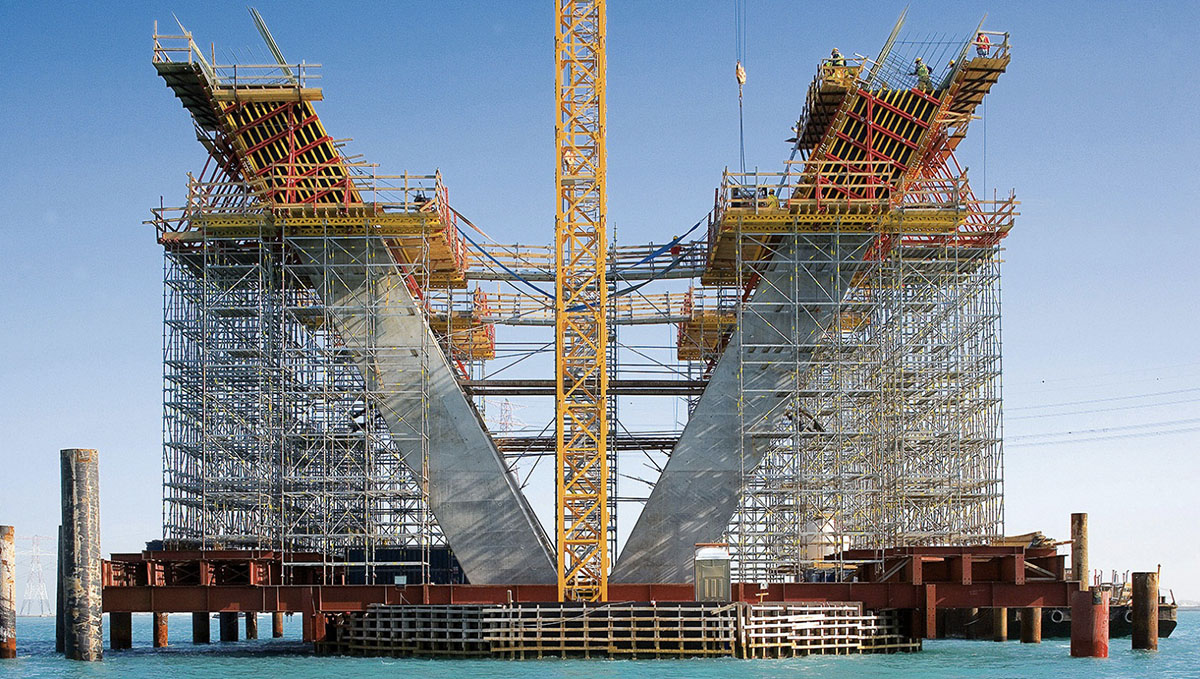

إن براعة ومجموعة واسعة من cuplock تجعلها نظامًا مثاليًا لأي موقف تقريبًا. من مشروع البناء السكني البسيط إلى أكثر هياكل الوصول والدعم تعقيدًا ، يمكنه اتباع المنحنيات والملامح المعقدة وهو مناسب أيضًا للعديد من حالات الصيانة الصناعية.
cuplock للهياكل المنحنية
نظام السقالات Cuplock هو القدرة على السماح لدفتر الأستاذ / الأفقي بقفل المعايير / العمودي من أي زاوية. نظرًا لوجود أحجام سقالة Cuplock المتغيرة يمكن تحقيقها بسهولة وبشكل جيد.

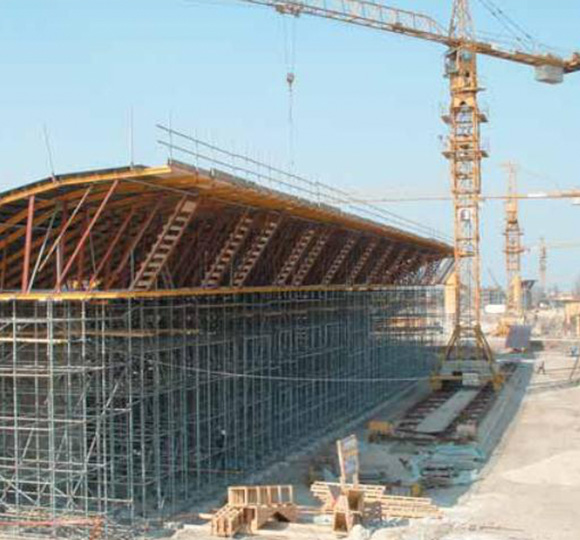

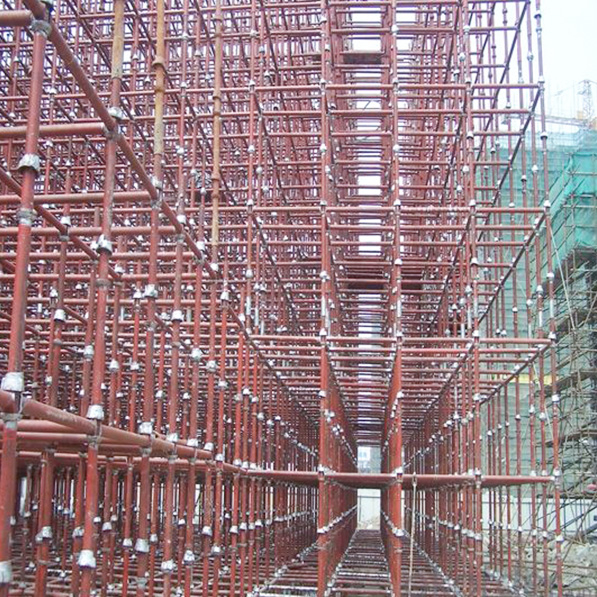

يستخدم نظام السقالات Cuplock على نطاق واسع لإنشاء هياكل دعم السقالات. سعة حمل تحميل Outrigger لنظام Cuplock مرتفع للغاية. ويسمح نطاق المكونات للنظام بالاستجابة فعليًا ودعم التطبيقات.
1 、 حدد موقع شفرة دفتر الأستاذ في الكوب السفلي
2 、 حرك الكوب العلوي أسفل المعيار وتدوير
3 、 تشديد بضربة مطرقة
4 、 اكتمال نقطة عقدة Cuplock
